در پروژه‌های صنعتی، زیردریایی، آسانسور، بالابر و شبکه‌های مخابراتی هوایی، کابل‌ها تحت تنش‌های مکانیکی شدیدی قرار می‌گیرند. انتخاب یک کابل مقاوم در برابر کشش در این شرایط، نه یک انتخاب لوکس، بلکه یک ضرورت فنی است که مستقیماً بر عمر مفید سیستم، ایمنی اپراتورها و هزینه‌های نگهداری تأثیر می‌گذارد. در این مقاله تخصصی، از ساختار داخلی این کابل‌ها گرفته تا استانداردهای بین‌المللی و نکات نصب، همه چیز را با زبانی ساده اما دقیق بررسی می‌کنیم.
برای انتخاب کابل مناسب پروژه خود با توجه به نیروی کشش، محیط نصب و استانداردهای مورد نیاز، با کارشناسان ما تماس بگیرید.
کابل مقاوم در برابر کشش دقیقاً چیست؟
کابل مقاوم در برابر کشش (Tensile Strength Cable) نوعی کابل تخصصی است که در ساختار آن، المان‌های تقویت‌کننده‌ای تعبیه شده تا بتواند نیروهای محوری و کششی را بدون آسیب دیدن هادی‌های داخلی تحمل کند. این المان‌ها که معمولاً از جنس فولاد گالوانیزه، آرامید (Kevlar) یا الیاف شیشه هستند، به عنوان عضو تحمل‌کننده بار (Load-Bearing Member) شناخته می‌شوند.
در کابل‌های معمولی، هادی مس یا آلومینیوم وظیفه انتقال جریان را دارد و روکش PVC یا XLPE فقط نقش محافظتی ایفا می‌کند. اما در کابل‌های کششی، بار مکانیکی توسط المان‌های مخصوصی تحمل می‌شود که به هیچ وجه به هادی منتقل نمی‌گردد. این طراحی هوشمندانه باعث می‌شود حتی در شرایط کشش شدید، سیگنال الکتریکی بدون افت کیفیت منتقل شود.
در کابل معمولی، کشش می‌تواند هادی را نازک کرده و مقاومت الکتریکی را افزایش دهد. در کابل مقاوم در برابر کشش، نیرو توسط المان‌های تقویتی جذب شده و هادی دست‌نخورده باقی می‌ماند.

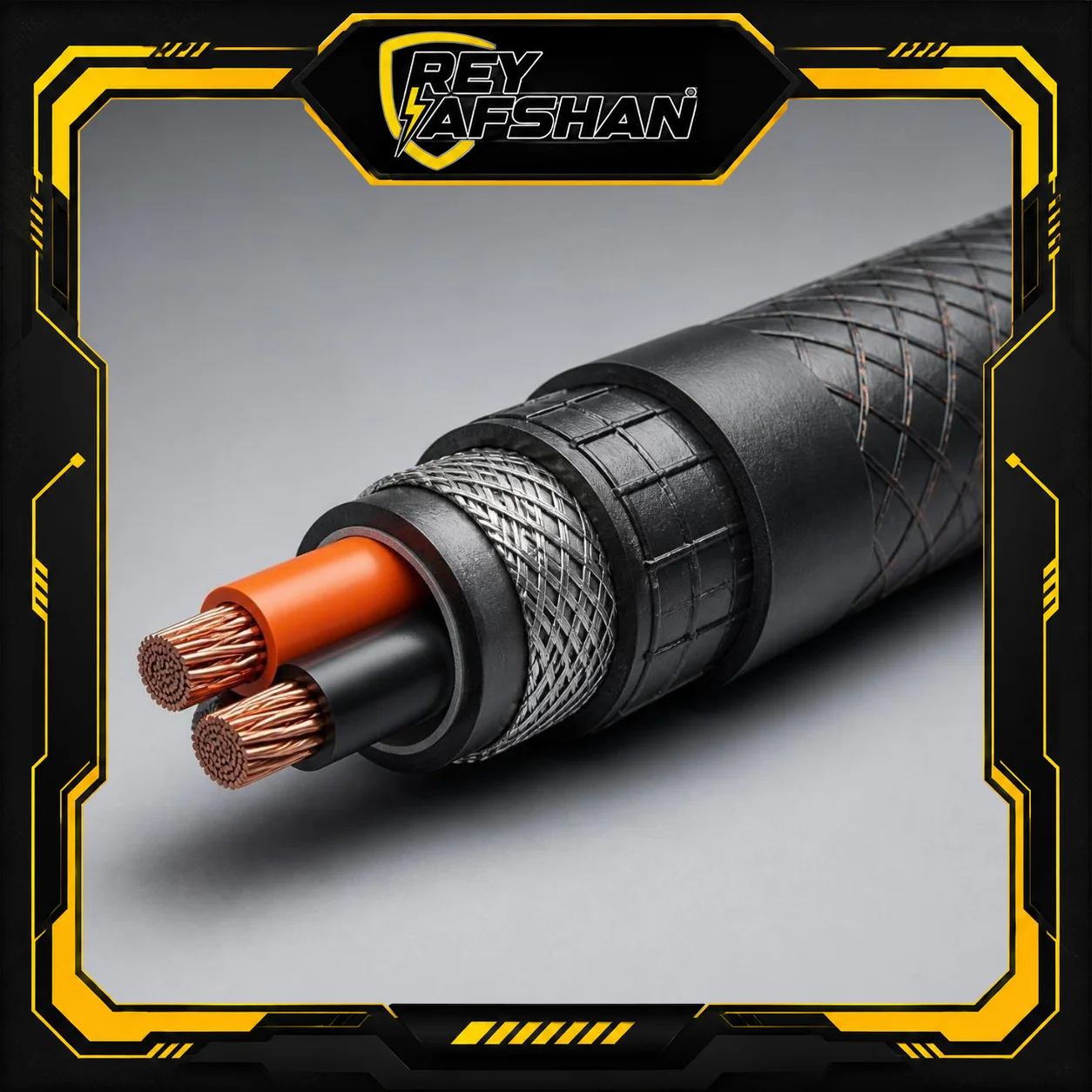

ساختار لایه به لایه کابل کششی
شناخت ساختار داخلی کابل، کلید انتخاب درست است. یک کابل مقاوم در برابر کشش از چندین لایه هم‌مرکز تشکیل شده که هر کدام وظیفه خاصی دارند:
مرکز تحمل‌کننده بار (Strength Member)
هسته مرکزی از جنس سیم فولادی گالوانیزه یا رشته‌های آرامید که تمام نیروی کششی را جذب می‌کند. این بخش قلب کابل است.
هادی‌های مسی یا آلومینیومی
رشته‌های هادی که اطراف مرکز تقویتی قرار گرفته و وظیفه انتقال جریان یا سیگنال را بر عهده دارند.
عایق داخلی
لایه‌ای از XLPE، PE یا PVC که هادی‌ها را از یکدیگر و از المان تقویتی جدا می‌کند.
شیلد محافظ (در صورت نیاز)
لایه فویلی یا بافته‌شده برای جلوگیری از تداخل الکترومغناطیسی (EMI) در کابل‌های دیتا و کنترل.
روکش خارجی (Outer Sheath)
پوشش نهایی از جنس PVC، PUR یا پلی‌اتیلن که در برابر سایش، اشعه UV، رطوبت و مواد شیمیایی مقاوم است.
کاربردهای اصلی کابل‌های کششی
این کابل‌ها در صنایع متنوعی استفاده می‌شوند که در ادامه به مهم‌ترین آن‌ها اشاره می‌کنیم:
آسانسورها و بالابرها
کابل‌های آویزان که وزن خود و تجهیزات را تحمل می‌کنند.
کابل‌های زیردریایی
انتقال داده و برق در بستر دریا با تحمل فشار و کشش آب.
معادن و صنایع سنگین
تغذیه تجهیزات متحرک معدنی مانند شاول و درگ‌لاین.
شبکه‌های هوایی مخابرات
کابل‌های خودنگهدار (Self-Supporting) بین دکل‌ها.
جرثقیل‌های سقفی
تغذیه برق و فرمان در سیستم‌های کرین صنعتی.
صنایع دریایی و نفتی
کابل‌های ROV و تجهیزات زیرسطحی حفاری.
انواع المان‌های تقویت‌کننده کشش
انتخاب نوع المان تقویتی، بر اساس کاربرد و میزان نیروی کشش مورد انتظار انجام می‌شود. هر کدام از این المان‌ها ویژگی‌های خاص خود را دارند:
استانداردهای بین‌المللی کابل‌های کششی
برای اطمینان از کیفیت کابل مقاوم در برابر کشش، باید گواهینامه‌های معتبر بین‌المللی را بررسی کنید. مهم‌ترین این استانداردها عبارتند از:
- IEC 60228: استاندارد هادی‌های کابل و کلاس‌های آن
- IEC 60502: کابل‌های قدرت با عایق اکسترود شده
- VDE 0250: استاندارد آلمانی برای کابل‌های صنعتی
- NEMA WC-58: استاندارد آمریکای شمالی برای کابل‌های معدنی
- EN 50525: استاندارد اروپایی کابل‌های انعطاف‌پذیر
- BS 6854: استاندارد بریتانیا برای کابل‌های کششی
هشدار فنی مهم
هرگز نباید کابل معمولی را به جای کابل مقاوم در برابر کشش در کاربردهای آویزان استفاده کرد. حتی اگر کابل از نظر الکتریکی مناسب باشد، عدم تحمل نیروی مکانیکی می‌تواند منجر به پارگی ناگهانی، سقوط تجهیزات و حوادث جانی شود.
محاسبه حداکثر نیروی کشش مجاز (MAT)
یکی از مهم‌ترین محاسبات در انتخاب کابل، تعیین حداکثر نیروی کشش مجاز یا Maximum Allowable Tension است. این محاسبه بر اساس فرمول زیر انجام می‌شود:
ضریب اطمینان معمولاً بین ۳ تا ۵ در نظر گرفته می‌شود. به عنوان مثال، اگر المان فولادی کابل تحمل ۱۵۰۰ نیوتن را داشته باشد، با ضریب اطمینان ۴، حداکثر نیروی کشش مجاز ۳۷۵ نیوتن خواهد بود.
در کاربردهای دینامیک مانند جرثقیل که کابل مدام حرکت می‌کند، باید خستگی مکانیکی (Mechanical Fatigue) را نیز در نظر گرفت. در این موارد، کابل‌هایی با المان آرامید یا سیم فولادی با تاب مخصوص توصیه می‌شود.
مزایا و محدودیت‌های کابل کششی
✅ مزایا
- تحمل نیروهای کششی بالا بدون آسیب به هادی
- عمر مفید طولانی در شرایط سخت
- کاهش هزینه‌های نگهداری و تعویض
- ایمنی بالاتر برای اپراتورها
- مقاومت در برابر سایش و خستگی
- مناسب برای نصب در فضاهای عمودی و آویزان
❌ محدودیت‌ها
- قیمت بالاتر نسبت به کابل‌های معمولی
- وزن بیشتر به دلیل وجود المان تقویتی
- شعاع خمش بزرگ‌تر
- نیاز به تجهیزات نصب تخصصی
- محدودیت در قطر کابل
مراحل نصب اصولی کابل کششی
نصب صحیح کابل مقاوم در برابر کشش به اندازه انتخاب آن اهمیت دارد. این مراحل را دنبال کنید:
- بررسی بصری کابل: پیش از نصب، کابل را از نظر هرگونه آسیب ظاهری، پارگی روکش یا خوردگی المان تقویتی بررسی کنید.
- محاسبه نیروی کشش: با استفاده از فرمول MAT، حداکثر نیروی مجاز را محاسبه کرده و از عدم تجاوز از آن اطمینان حاصل کنید.
- استفاده از گریت (Grip) مناسب: هرگز کابل را مستقیماً با سیم بکسل یا طناب نکشید. از گریت‌های مخصوص کابل که نیرو را به المان تقویتی منتقل می‌کنند استفاده کنید.
- رعایت شعاع خمش: شعاع خمش معمولاً باید حداقل ۶ تا ۱۰ برابر قطر خارجی کابل باشد.
- کنترل سرعت کشش: در نصب‌های طولانی، سرعت کشش باید کنترل شده و یکنواخت باشد.
- نصب مهارکش (Strain Relief): در نقاط اتصال، حتماً از مهارکش استفاده کنید تا نیروی کشش به ترمینال‌ها منتقل نشود.
- تست نهایی: پس از نصب، تست مقاومت عایق (Megger) و تست پیوستگی هادی را انجام دهید.
📊 آمار و ارقام کلیدی
چک‌لیست انتخاب کابل مقاوم در برابر کشش
تعیین دقیق حداکثر نیروی کشش مورد نیاز
انتخاب نوع المان تقویتی مناسب (فولاد، آرامید و…)
بررسی تطابق با استانداردهای بین‌المللی
محاسبه ضریب اطمینان مناسب (حداقل ۳)
بررسی شرایط محیطی (دما، رطوبت، مواد شیمیایی)
تعیین نوع کاربرد (استاتیک یا دینامیک)
بررسی شعاع خمش مجاز کابل
انتخاب روکش مناسب با محیط نصب
دریافت گواهینامه اصالت و تست از سازنده
❓ سوالات متداول
از نظر تئوری بله، اما این روش هزینه نصب را افزایش داده و نگهداری را پیچیده می‌کند. کابل‌های یکپارچه با المان تقویتی داخلی، راه‌حل بهینه‌تر و ایمن‌تری هستند.
کابل استاتیک فقط وزن خود و تجهیزات را تحمل می‌کند (مانند کابل‌های هوایی ثابت). کابل دینامیک مدام در حال حرکت، خم شدن و چرخش است (مانند کابل جرثقیل) و نیاز به المان تقویتی با تاب مخصوص دارد.
بله، کابل‌های فیبر نوری کششی (مانند ADSS و OPGW) با المان آرامید یا سیم فولادی برای نصب هوایی و زیردریایی تولید می‌شوند. فیبر نوری به هیچ وجه تحمل کشش ندارد و تمام بار باید توسط المان تقویتی جذب شود.
با استفاده از دستگاه TDR (Time Domain Reflectometer) می‌توان نقاط آسیب‌دیده را شناسایی کرد. همچنین تست مگر و بررسی ظاهری منظم در طول نصب ضروری است.
بسته به نوع کابل و نیروی کشش متغیر است. کابل‌های زیردریایی تا چندین کیلومتر و کابل‌های آسانسوری معمولاً تا ۱۰۰ متر بدون واسطه نصب می‌شوند.
جمع‌بندی نهایی
انتخاب کابل مقاوم در برابر کشش یک تصمیم مهندسی چندوجهی است که نیازمند درک دقیق از شرایط نصب، نیروهای مکانیکی وارد شده و الزامات الکتریکی پروژه می‌باشد. این کابل‌ها با طراحی هوشمندانه و استفاده از المان‌های تقویتی مانند سیم فولادی یا آرامید، توانایی تحمل تنش‌های شدید را بدون به خطر انداختن عملکرد الکتریکی دارند.
به یاد داشته باشید که ارزان‌ترین گزینه همیشه اقتصادی‌ترین نیست. یک کابل باکیفیت با قیمت بالاتر، در طول عمر پروژه هزینه‌های نگهداری، تعویض و توقف تولید را به شدت کاهش می‌دهد. همیشه از تامین‌کنندگان معتبر خرید کنید، گواهینامه‌های استاندارد را بررسی نمایید و نصب را به تیم‌های متخصص بسپارید.
