کابل افشان یکی از پرمصرف‌ترین کابل‌های برق در بازار ایران است؛ از سیم رابط یک دستگاه کوچک گرفته تا تغذیه‌ی موتور و تجهیزات صنعتی. با این حال بسیاری از خریداران هنوز نمی‌دانند «افشان» دقیقاً یعنی چه، چه فرقی با کابل مفتولی دارد و برای هر کار چه سطح مقطعی باید بخرند.
در این راهنما به زبان ساده توضیح می‌دهیم کابل افشان چیست، از چه اجزایی ساخته می‌شود، چه انواعی دارد و هنگام خرید به چه نکاتی باید دقت کنید تا هم پولتان هدر نرود و هم ایمنی را فدای قیمت نکنید.
کابل افشان چیست؟
در مقابل، هادی مفتولی فقط از یک رشته‌ی ضخیم و یکپارچه تشکیل شده است. در استاندارد بین‌المللی IEC 60228 هادی‌ها بر اساس میزان انعطاف‌پذیری به کلاس‌های مختلف تقسیم می‌شوند؛ هادی مفتولی در کلاس ۱ و هادی‌های انعطاف‌پذیر (افشان) در کلاس ۵ قرار می‌گیرند.
در بازار معمولاً به یک رشته سیم عایق‌دار «سیم افشان» و به کابلی که یک یا چند رشته‌ی عایق‌دار را درون یک روکش مشترک دارد «کابل افشان» می‌گویند؛ مثلاً کابل دورشته، سه‌رشته یا چهار‌رشته.
عدد روی کابل یعنی چه؟
عبارتی مانند 3×2.5 یعنی کابل سه رشته (سه هسته) است و سطح مقطع هر هسته ۲٫۵ میلی‌متر مربع است. هرچه سطح مقطع بزرگ‌تر باشد، کابل جریان بیشتری را با گرمای کمتر عبور می‌دهد.
منتخبی از محصولات مرتبط با موضوع این مقاله
ساختار و اجزای کابل افشان
یک کابل افشان استاندارد از سه بخش اصلی ساخته می‌شود:
- هادی: رشته‌های نازک مس که به‌هم تابیده شده‌اند. هرچه رشته‌ها نازک‌تر و بیشتر باشند، کابل نرم‌تر است. در بعضی محصولات ارزان‌تر به‌جای مس خالص از آلومینیومِ با روکش مس (CCA) استفاده می‌شود که در بخش خرید درباره‌اش توضیح می‌دهیم.
- عایق: لایه‌ای از جنس PVC که دور هر هسته را می‌پوشاند و مانع تماس هادی‌ها با یکدیگر می‌شود.
- روکش بیرونی: پوشش مشترک همه‌ی هسته‌ها که در برابر ساییدگی، رطوبت و ضربه از کابل محافظت می‌کند. این روکش در بیشتر مدل‌ها PVC و در مدل‌های مقاوم‌تر لاستیکی است.
در کابل‌های سه‌رشته‌ی استاندارد معمولاً رنگ قهوه‌ای برای فاز، آبی برای نول و زرد-سبز برای ارت به‌کار می‌رود. رنگ‌بندی ممکن است بین تولیدکنندگان متفاوت باشد؛ قبل از سیم‌کشی همیشه با مشخصات همان کابل تطبیق دهید.
تفاوت کابل افشان و مفتولی
مهم‌ترین تفاوت این دو در ساختار هادی است و همین تفاوت، کاربرد هرکدام را مشخص می‌کند:
| ویژگی | کابل افشان | کابل مفتولی |
|---|---|---|
| ساختار هادی | چندین رشته‌ی نازک تابیده‌شده | یک رشته‌ی ضخیم و یکپارچه |
| انعطاف‌پذیری | بالا؛ به‌راحتی خم می‌شود | کم؛ خم‌کردن مکرر باعث شکستگی می‌شود |
| ارتعاش و حرکت | مناسب تجهیزات متحرک و دارای ارتعاش | مناسب نصب ثابت |
| کشیدن در لوله | راحت‌تر، به‌ویژه در مسیرهای پرپیچ‌وخم | در مسیرهای پیچ‌دار سخت‌تر است |
| اتصال به ترمینال | بهتر است از سرسیم یا فِرول استفاده شود تا رشته‌ها باز نشوند | مستقیم به ترمینال بسته می‌شود |
| کاربرد معمول | تجهیزات، تابلو برق، سیم‌کشی داخل لوله، سیم رابط | سیم‌کشی ثابت ساختمان |
پس کدام بهتر است؟ پاسخ به محل مصرف بستگی دارد. هرجا کابل حرکت می‌کند، خم می‌شود یا ارتعاش دارد، افشان انتخاب درست‌تری است. در سیم‌کشی ثابت ساختمان هر دو نوع استفاده می‌شود و انتخاب بیشتر به مسیر لوله‌کشی، روش اتصال و سلیقه‌ی مجری برمی‌گردد.

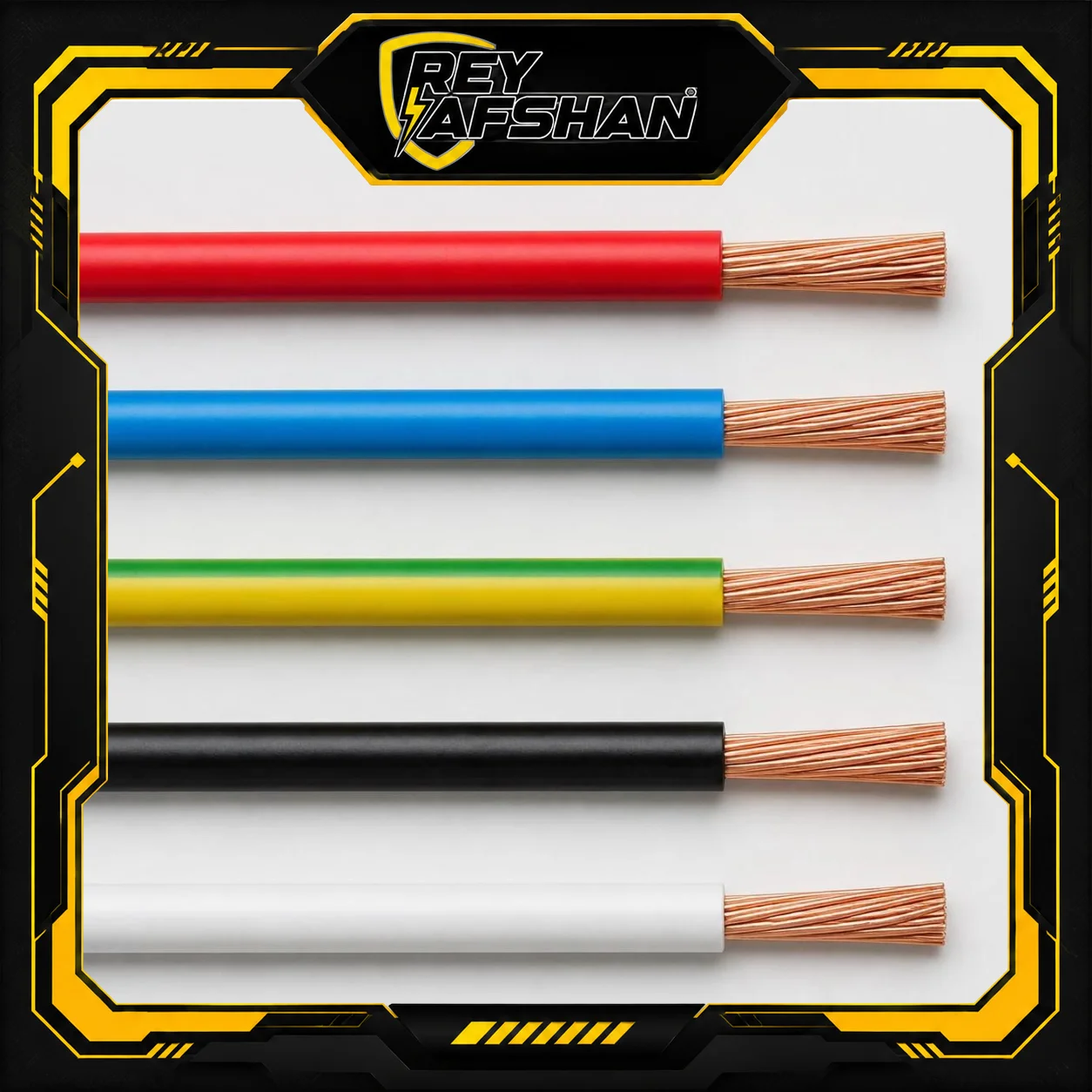

انواع کابل افشان
کابل‌های افشان را از چند نظر می‌توان دسته‌بندی کرد. شناخت این تقسیم‌بندی‌ها خرید را خیلی ساده‌تر می‌کند.
بر اساس تعداد هسته
- دورشته: برای مصارف تک‌فاز بدون سیم ارت، مثل بعضی لوازم کم‌مصرف و چراغ‌ها.
- سه‌رشته: فاز، نول و ارت؛ رایج‌ترین نوع برای تجهیزات خانگی و صنعتی تک‌فاز.
- چهار‌رشته: برای برق سه‌فاز (سه فاز به‌همراه نول یا ارت).
- پنج‌رشته: برای برق سه‌فاز کامل (سه فاز، نول و ارت).
بر اساس جنس هادی
- مس خالص: رسانایی بالا، گرمای کمتر و عمر بیشتر؛ انتخاب اصلی برای مصارف مطمئن.
- CCA (آلومینیوم با روکش مس): ارزان‌تر و سبک‌تر، اما رسانایی کمتری دارد و در بار سنگین بیشتر گرم می‌شود.
بر اساس روکش
- روکش PVC: مناسب مصارف عمومی و محیط‌های داخلی.
- روکش لاستیکی (رابر): برای شرایط سخت‌تر مانند کارگاه، فضای باز و ساییدگی بیشتر.
بر اساس ولتاژ نامی
کابل‌های افشان معمولاً با ولتاژ نامی ۳۰۰/۵۰۰ ولت (برای مصارف سبک‌تر) یا ۴۵۰/۷۵۰ ولت (برای مصارف عمومی‌تر و سنگین‌تر) تولید می‌شوند. این عدد روی روکش کابل چاپ شده است و باید با نیاز شما هم‌خوانی داشته باشد.
کاربردهای کابل افشان
- سیم رابط و فیش لوازم برقی و لوازم خانگی
- ابزارهای برقی و تجهیزات سیار مانند دریل، پمپ و سیم‌کشی موقت کارگاه
- تابلو برق و تجهیزات کنترل و اتوماسیون
- تغذیه‌ی ماشین‌آلات و دستگاه‌های صنعتی (در سطح مقطع‌های بالاتر)
- سیم‌کشی داخل لوله و داکت، به‌ویژه در مسیرهای پرپیچ
- تغذیه‌ی تجهیزاتی مانند UPS، رک و تابلوهای فرعی
سطح مقطع مناسب: چه سایزی بخرم؟
| سطح مقطع (mm²) | کاربرد رایج |
|---|---|
| 0.75 | لوازم کم‌مصرف مانند چراغ مطالعه، شارژر و سیم رابط سبک |
| 1 | تجهیزات سبک و مدارهای کنترل |
| 1.5 | مدار روشنایی و مصارف سبک |
| 2.5 | مدار پریز و مصارف عمومی |
| 4 | مصارف سنگین‌تر مانند کولر یا آب‌گرمکن (بسته به توان دستگاه) |
| 6 | مصارف سنگین‌تر مانند اجاق برقی و تغذیه‌ی تابلوهای فرعی کوچک |
| 10 و بالاتر | تغذیه‌ی تابلو، موتورها و تجهیزات صنعتی؛ با محاسبه‌ی مهندس |
یک نکته‌ی کاربردی: هرچه مسیر کابل طولانی‌تر باشد، افت ولتاژ بیشتر می‌شود. در مسیرهای طولانی معمولاً یک سایز بالاتر از حداقل لازم انتخاب می‌شود.
راهنمای خرید کابل افشان
بازار کابل پر از محصولاتی با ظاهر مشابه و کیفیت‌های بسیار متفاوت است. این چک‌لیست کمک می‌کند انتخاب بهتری داشته باشید:
۱. جنس هادی: مس یا CCA؟
برای مصارف جدی، مس خالص انتخاب مطمئن‌تری است. برای تشخیص CCA می‌توانید سر هادی را کمی خراش دهید: اگر زیر لایه‌ی نازک مس، رنگ نقره‌ای دیده شد، هسته آلومینیومی است. وزن کمتر نسبت به کابل هم‌اندازه و قیمت غیرعادی پایین هم هشدار هستند.
۲. سطح مقطع واقعی
در بعضی محصولات بی‌کیفیت، سطح مقطع واقعی از عدد روی کابل کمتر است. این کابل در بار کامل زودتر گرم می‌شود. از فروشنده برگه‌ی مشخصات و نام سازنده را بخواهید و از برندهای شناخته‌شده خرید کنید.
۳. مشخصات چاپ‌شده روی روکش
نام سازنده، تعداد هسته و سطح مقطع، ولتاژ نامی و نشانه‌ی متر باید به‌صورت خوانا روی روکش چاپ شده باشد. کابل بدون مشخصات یا با چاپ ناخوانا را نخرید.
۴. کیفیت عایق و روکش
عایق باید یکنواخت، بدون ترک و بدون تفاوت ضخامت دور هادی باشد و کابل نرم باشد، نه سفت و شکننده. کابلی که با کمی خم‌کردن ترک بخورد برای مصرف مناسب نیست.
۵. متراژ و بسته‌بندی
کابل‌های سایز کوچک معمولاً به‌صورت حلقه‌ی ۱۰۰ متری و سایزهای بزرگ‌تر به‌صورت حلقه یا کلاف فروخته می‌شوند. متراژ واقعی را بررسی کنید؛ بسیاری از کابل‌ها روی روکش علامت متراژ دارند و با آن می‌توانید طول واقعی را کنترل کنید.
۶. فاکتور و اصالت کالا
از فروشنده‌ی معتبر خرید کنید و فاکتور رسمی بگیرید. این کار هم در صورت مشکل پیگیری را ممکن می‌کند و هم احتمال خرید کالای تقلبی را کم می‌کند.
اشتباهات رایج در خرید و نصب
- انتخاب سطح مقطع کمتر از نیاز برای صرفه‌جویی در هزینه
- استفاده از کابل CCA برای مصارف سنگین و پیوسته
- اتصال سر کابل افشان به ترمینال بدون سرسیم یا فِرول و باز شدن رشته‌ها
- خم‌کردن بیش از حد کابل در شعاع‌های خیلی کوچک
- استفاده از کابل با روکش PVC معمولی در فضای باز و تماس مستقیم با آفتاب
- نادیده‌گرفتن رنگ‌بندی هسته‌ها و جابه‌جا بستن فاز، نول و ارت
سؤالات متداول
قیمت کابل افشان چقدر است؟
فرق سیم افشان و کابل افشان چیست؟
کابل افشان برای سیم‌کشی ساختمان مناسب است؟
کابل افشان مس بهتر است یا CCA؟
چطور بفهمم سطح مقطع کابل درست است؟
کابل افشان را چطور نگهداری یا نصب کنیم تا عمرش بیشتر شود؟
جمع‌بندی
کابل افشان به‌خاطر انعطاف بالا، انتخاب اصلی برای تجهیزات، تابلو برق و مسیرهای پرپیچ است. هنگام خرید روی سه چیز تمرکز کنید: جنس هادی، سطح مقطع واقعی و کیفیت عایق و روکش. اگر سایز یا نوع مناسب را مطمئن نیستید، قبل از خرید با یک برق‌کار یا مهندس برق مشورت کنید.
