ایمنی الکتریکی ساختمان و تجهیزات صنعتی بدون یک سیستم ارتینگ قابل اعتماد عملاً بیمعناست. سیم افشان ارت به عنوان یکی از حیاتیترین اجزای این سیستم، وظیفه انتقال جریانهای نشتی و خطا به زمین را بر عهده دارد. در این صفحه، تمامی اطلاعات فنی، راهنمای انتخاب و نکات خرید سیم ارت افشان را یکجا در اختیار شما قرار دادهایم تا بتوانید با اطمینان کامل، محصول مناسب پروژه خود را انتخاب کنید.
برای مشاوره رایگان و دریافت لیست قیمت سیم افشان ارت تماس بگیرید
۰۲۱۳۴۹۷۴۰۰۰
سیم ارت یا سیم اتصال به زمین، رسانایی است که مسیر امنی برای تخلیه جریانهای ناخواسته به زمین فراهم میکند. وقتی در یک مدار الکتریکی اتصالی یا نشت جریان رخ میدهد، بدون وجود سیم ارت، این جریان از بدن انسان یا بدنه فلزی دستگاه عبور کرده و خطرات جدی مانند برقگرفتگی و آتشسوزی ایجاد میکند.
سیم افشان ارت به دلیل ساختار رشتهای و انعطافپذیری بالا، یکی از پرکاربردترین انواع سیم ارت در تأسیسات ساختمانی و صنعتی محسوب میشود. هادی این سیم از تعداد زیادی رشته مسی نازک تشکیل شده که در کنار هم قرار گرفتهاند و روکشی از جنس PVC سبز و زرد روی آنها کشیده شده است. رنگ سبز و زرد طبق استاندارد بینالمللی IEC 60446 مختص سیمهای ارت است و به هیچ عنوان نباید برای فاز یا نول استفاده شود.
نوع افشان این سیم باعث میشود خمکاری و عبور آن از لولهها و داکتها به مراتب آسانتر از سیمهای مفتولی باشد. به همین دلیل، در اکثر پروژههای ساختمانی مسکونی و تجاری، سیم ارت افشان انتخاب اول نصابان و مهندسان ناظر است.
انواع سیم افشان ارت بر اساس سطح مقطع
انتخاب سطح مقطع صحیح سیم ارت، مستقیماً به میزان جریان خطای احتمالی و نوع سیستم الکتریکی بستگی دارد. در ادامه، رایجترین سایزهای سیم افشان ارت موجود در بازار ایران را معرفی میکنیم:
🟢 سیم ارت ۱.۵ میلیمتر مربع
مناسب برای مدارهای روشنایی و پریزهای کممصرف در واحدهای مسکونی کوچک. سبکترین و ارزانترین گزینه در خانواده سیمهای ارت.
🟢 سیم ارت ۲.۵ میلیمتر مربع
پرکاربردترین سایز برای پریزهای برق خانگی و ارت بدنه لوازم خانگی معمولی. انتخاب استاندارد اکثر ساختمانهای مسکونی.

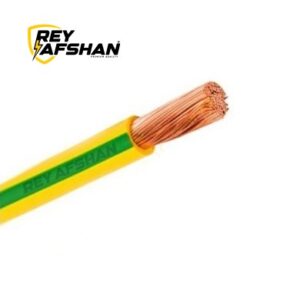

🟢 سیم ارت ۴ میلیمتر مربع
ایدهآل برای کولرهای گازی، آبگرمکنهای برقی و تجهیزات پرمصرف خانگی. تحمل جریان بالاتری نسبت به سایز ۲.۵ دارد.
🟢 سیم ارت ۶ میلیمتر مربع
کاربرد در تابلوهای برق فرعی ساختمانهای بزرگ و واحدهای صنعتی سبک. مناسب برای مسیرهای طولانیتر ارتینگ.
🟢 سیم ارت ۱۰ تا ۱۶ میلیمتر مربع
مخصوص تابلوهای اصلی برق، موتورخانهها و تأسیسات صنعتی متوسط. تحمل جریان خطای بالا و مقاومت مکانیکی عالی.

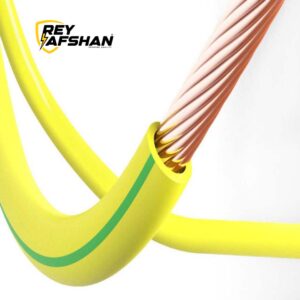

🟢 سیم ارت ۲۵ تا ۵۰ میلیمتر مربع
سایزهای سنگین برای کارخانجات، پستهای برق و پروژههای صنعتی بزرگ. بالاترین سطح حفاظت در برابر جریانهای خطای شدید.
مقایسه سیم ارت افشان و مفتولی
یکی از سوالات رایج خریداران، تفاوت میان سیم ارت افشان و مفتولی است. هر دو نوع از نظر عملکرد الکتریکی یکسان عمل میکنند، اما از نظر فیزیکی و کاربردی تفاوتهای قابل توجهی دارند. جدول زیر این تفاوتها را به صورت شفاف نشان میدهد:
| ویژگی |
سیم ارت افشان |
سیم ارت مفتولی |
| ساختار هادی |
رشتههای نازک مسی متعدد |
یک رشته ضخیم مسی |
| انعطافپذیری |
بسیار بالا ✅ |
پایین |
| سهولت نصب در لوله |
آسان ✅ |
دشوار در مسیرهای پرپیچ |
| مقاومت مکانیکی |
متوسط |
بالا ✅ |
| مناسب برای |
ساختمان، تأسیسات داخلی |
مسیرهای مستقیم، سینی کابل |
| قیمت نسبی |
کمی بالاتر |
کمی پایینتر |
به طور خلاصه، اگر مسیر سیمکشی شما شامل خمها و زوایای متعدد است و سیم باید از داخل لولههای خرطومی یا PVC عبور کند، سیم ارت افشان انتخاب بهتری است. اما برای مسیرهای مستقیم و سینیهای کابل در محیطهای صنعتی، سیم مفتولی هم گزینه مناسبی خواهد بود.
استانداردها و مشخصات فنی سیم افشان ارت
سیمهای ارت افشان تولیدشده در ایران باید مطابق با استاندارد ملی ISIRI 3084 و استاندارد بینالمللی IEC 60228 ساخته شوند. مهمترین مشخصات فنی که هنگام خرید باید به آنها توجه کنید عبارتند از:
جنس هادی: مس خالص الکترولیتی با خلوص حداقل ۹۹.۹ درصد. استفاده از مس بازیافتی یا آلیاژهای مسی با خلوص پایین، مقاومت الکتریکی سیم را افزایش داده و کارایی سیستم ارتینگ را به شدت کاهش میدهد.
کلاس هادی: سیمهای افشان معمولاً در کلاس ۵ (رشتهای انعطافپذیر) تولید میشوند. هرچه تعداد رشتهها بیشتر و قطر هر رشته کمتر باشد، انعطافپذیری سیم بالاتر خواهد بود.
عایق PVC: روکش سیم ارت باید از نوع PVC نوع C باشد که مقاومت حرارتی تا ۷۰ درجه سانتیگراد را تحمل میکند. ضخامت عایق بسته به سطح مقطع سیم متفاوت است و در جداول استاندارد مشخص شده است.
رنگ روکش: طبق مقررات ملی ساختمان (مبحث ۱۳) و استاندارد IEC، رنگ روکش سیم ارت حتماً باید سبز و زرد راهراه باشد. هر سیم ارتی که رنگ دیگری دارد، غیراستاندارد و غیرقابل قبول است.
راهنمای عملی انتخاب سطح مقطع سیم ارت
انتخاب سطح مقطع سیم ارت یک تصمیم مهندسی است و نباید صرفاً بر اساس حدس و تجربه انجام شود. طبق مبحث ۱۳ مقررات ملی ساختمان ایران و استاندارد IEC 60364، سطح مقطع سیم حفاظتی (ارت) باید بر اساس سطح مقطع هادی فاز مدار تعیین شود. قاعده کلی به این صورت است:
📐 قاعده تعیین سطح مقطع سیم ارت:
اگر سطح مقطع سیم فاز تا ۱۶ میلیمتر مربع باشد، سیم ارت باید هماندازه سیم فاز انتخاب شود.
اگر سطح مقطع سیم فاز بین ۱۶ تا ۳۵ میلیمتر مربع باشد، سیم ارت حداقل ۱۶ میلیمتر مربع خواهد بود.
اگر سطح مقطع سیم فاز بیش از ۳۵ میلیمتر مربع باشد، سیم ارت حداقل نصف سطح مقطع سیم فاز در نظر گرفته میشود.
برای مثال، اگر در یک مدار پریز خانگی از سیم فاز ۲.۵ میلیمتر مربع استفاده کردهاید، سیم ارت هم باید ۲.۵ میلیمتر مربع باشد. اما برای یک فیدر اصلی با سیم فاز ۷۰ میلیمتر مربع، سیم ارت ۳۵ میلیمتر مربع کفایت میکند. البته در پروژههای حساس صنعتی، مهندس طراح ممکن است با محاسبه جریان خطای اتصال کوتاه، سطح مقطع بزرگتری را تجویز کند.
عوامل تعیینکننده قیمت سیم افشان ارت
قیمت سیم ارت افشان مانند سایر سیم و کابلهای مسی، تحت تأثیر چند عامل کلیدی قرار دارد. آگاهی از این عوامل به شما کمک میکند خرید هوشمندانهتری انجام دهید:
قیمت روز مس: مس به عنوان ماده اصلی هادی سیم، بیشترین سهم را در قیمت نهایی دارد. نوسانات بازار جهانی مس و نرخ ارز مستقیماً روی قیمت سیم ارت اثر میگذارد. به همین دلیل، قیمتها معمولاً به صورت روزانه یا هفتگی بهروزرسانی میشوند.
سطح مقطع سیم: هرچه سطح مقطع بزرگتر باشد، مقدار مس مصرفی بیشتر و قیمت بالاتر خواهد بود. تفاوت قیمت بین سایز ۱.۵ و سایز ۱۶ بسیار چشمگیر است.
برند و کارخانه تولیدکننده: برندهای معتبر مانند سیم و کابل خراسان افشارنژاد، سیمیا، همدان و یزد از مس خالصتر و عایق باکیفیتتری استفاده میکنند و طبیعتاً قیمت بالاتری دارند. در مقابل، برندهای متفرقه ممکن است ارزانتر باشند اما از نظر کیفیت و طول عمر قابل مقایسه نیستند.
حجم خرید: خرید عمده و حلقهای معمولاً شامل تخفیف قابل توجهی میشود. اگر پروژه بزرگی در دست دارید، حتماً قیمت عمده را استعلام بگیرید.
استاندارد و گواهینامه: سیمهای دارای تأییدیه استاندارد ملی و گواهینامههای آزمایشگاهی معتبر، قیمت بالاتری نسبت به محصولات بدون گواهی دارند. اما این هزینه اضافی، سرمایهگذاری روی ایمنی ساختمان شماست.
نکات کلیدی هنگام خرید سیم افشان ارت
خرید سیم ارت شاید در نگاه اول ساده به نظر برسد، اما بیتوجهی به جزئیات میتواند عواقب خطرناکی داشته باشد. این چکلیست را قبل از نهایی کردن خرید خود مرور کنید:
✅ حتماً از برندهای شناختهشده و دارای نشان استاندارد ملی خرید کنید.
✅ رنگ روکش سیم را بررسی کنید. فقط سبز و زرد راهراه قابل قبول است.
✅ سطح مقطع سیم را متناسب با سیم فاز مدار انتخاب کنید، نه کوچکتر.
✅ به تاریخ تولید سیم روی بستهبندی دقت کنید. سیمهای قدیمی ممکن است عایق خشکشده داشته باشند.
✅ از فروشنده بخواهید گواهی آزمایش و برگه آنالیز مس را ارائه دهد.
✅ هادی سیم را از نظر براقیت و رنگ یکنواخت مس بررسی کنید. مس اکسیدشده تیره و کدر است.
✅ عایق سیم را با ناخن فشار دهید. عایق باکیفیت نباید به راحتی پاره یا دفرمه شود.
✅ در خرید آنلاین، از اصالت محصول و امکان مرجوعی اطمینان حاصل کنید.
⚠️ هشدار مهم: هرگز از سیمهای ارت بدون نشان استاندارد یا با قیمتهای غیرعادی ارزان استفاده نکنید. این سیمها معمولاً از مس بازیافتی با خلوص پایین یا حتی آلومینیوم روکشمس ساخته شدهاند و در لحظه بروز خطا، عملکرد صحیحی نخواهند داشت. جان انسانها و سلامت تجهیزات شما ارزش ریسک کردن ندارد.
کاربردهای رایج سیم افشان ارت در پروژههای مختلف
سیم ارت افشان در طیف گستردهای از پروژهها استفاده میشود. شناخت کاربرد هر سایز به شما کمک میکند خرید دقیقتری داشته باشید:
در ساختمانهای مسکونی، سیم ارت ۱.۵ و ۲.۵ میلیمتر مربع برای ارت پریزها و روشنایی و سیم ۴ میلیمتر مربع برای کولر گازی و آبگرمکن برقی به کار میرود. سیم ۶ یا ۱۰ میلیمتر مربع هم معمولاً به عنوان سیم اصلی ارت از تابلوی هر واحد به شینه ارت ساختمان کشیده میشود.
در مجتمعهای تجاری و اداری، به دلیل تعداد بالای تجهیزات الکتریکی و حساسیت سیستمهای کامپیوتری، معمولاً از سطح مقطعهای بزرگتر مانند ۱۰ و ۱۶ میلیمتر مربع استفاده میشود. سیستم ارتینگ این ساختمانها اغلب شامل شبکه مش زمین و شینههای ارت متعدد است.
در محیطهای صنعتی مانند کارخانجات و کارگاهها، سیمهای ارت ۲۵، ۳۵ و ۵۰ میلیمتر مربع برای اتصال بدنه ماشینآلات سنگین، تابلوهای توزیع اصلی و سیستمهای حفاظت صاعقه به کار میروند. در این محیطها، جریان خطای اتصال کوتاه میتواند به هزاران آمپر برسد و سیم ارت باید توانایی تحمل این جریان را برای مدت زمان کافی داشته باشد.
سوالات متداول درباره خرید سیم افشان ارت
آیا میتوان از سیم نول به جای سیم ارت استفاده کرد؟
خیر، به هیچ عنوان. سیم نول و سیم ارت دو عملکرد کاملاً متفاوت دارند. سیم نول بخشی از مدار اصلی برق است و جریان بار از آن عبور میکند، در حالی که سیم ارت فقط در شرایط خطا فعال میشود. استفاده از نول به جای ارت میتواند باعث برقگرفتگی شدید شود و خلاف مقررات ملی ساختمان است.
حداقل سطح مقطع سیم ارت برای یک آپارتمان چقدر است؟
برای مدارهای پریز معمولی، حداقل ۲.۵ میلیمتر مربع و برای سیم اصلی ارت ساختمان (از تابلوی اصلی تا چاه ارت)، حداقل ۱۶ میلیمتر مربع مس توصیه میشود. البته نظر نهایی با مهندس ناظر برق پروژه است.
آیا سیم ارت افشان برای فضای باز هم مناسب است؟
سیم ارت با روکش PVC معمولی برای نصب در فضای باز و در معرض مستقیم نور خورشید و باران طراحی نشده است. برای محیطهای بیرونی، باید از سیم و کابلهای مقاوم در برابر UV و رطوبت استفاده کنید یا سیم ارت را داخل لوله محافظ قرار دهید.
عمر مفید سیم ارت افشان چقدر است؟
در شرایط نصب صحیح و محیط مناسب، سیم ارت مسی با عایق PVC میتواند بیش از ۳۰ سال عمر مفید داشته باشد. عواملی مانند حرارت بالا، رطوبت مداوم و آسیبهای مکانیکی میتوانند این عمر را کاهش دهند.
تفاوت سیم ارت و کابل ارت چیست؟
سیم ارت تکرشتهای با یک لایه عایق است و معمولاً داخل لوله یا داکت نصب میشود. کابل ارت ممکن است چند رشتهای باشد یا به صورت بخشی از یک کابل چندرشتهای (مثلاً کابل ۳ در ۲.۵ به علاوه ارت) عرضه شود. در کابلهای چندرشتهای، سیم ارت در کنار فاز و نول در یک غلاف مشترک قرار دارد.
جمعبندی نهایی
سیم افشان ارت یکی از ارزانترین و در عین حال حیاتیترین اجزای هر سیستم الکتریکی است. هزینه خرید سیم ارت در مقایسه با کل بودجه سیمکشی ساختمان بسیار ناچیز است، اما نقش آن در حفظ جان ساکنان و جلوگیری از خسارات مالی ناشی از اتصالی و آتشسوزی غیرقابل جایگزین است.
هنگام خرید، همیشه کیفیت را بر قیمت مقدم بدانید. سیم ارت استاندارد با هادی مس خالص و عایق مرغوب، سالها بدون هیچ مشکلی از ساختمان و تجهیزات شما محافظت خواهد کرد. سطح مقطع مناسب را بر اساس مهندسی و نه حدس و گمان انتخاب کنید و حتماً از برندهای معتبر و دارای تأییدیه استاندارد ملی خرید کنید.
در این صفحه، تمامی سایزها و انواع سیم افشان ارت از برترین تولیدکنندگان ایرانی با ضمانت اصالت و بهترین قیمت بازار عرضه شده است. برای دریافت مشاوره فنی رایگان و استعلام قیمت روز، با کارشناسان ما تماس بگیرید.
