کنتاکتور یکی از کلیدیترین تجهیزات در تابلوهای برق صنعتی و سیستمهای کنترل موتور به شمار میرود. انتخاب درست این قطعه، تأثیر مستقیمی بر عملکرد، ایمنی و طول عمر تجهیزات الکتریکی دارد. یکی از مهمترین معیارها در انتخاب کنتاکتور، ظرفیت جریان یا همان آمپراژ آن است. در این مقاله به بررسی تخصصی انواع کنتاکتور بر حسب آمپر میپردازیم و با ارائه جدول مقایسه، به شما کمک میکنیم تا بهترین گزینه را برای پروژه خود انتخاب کنید.
کنتاکتور چیست و چرا آمپراژ آن اهمیت دارد؟
کنتاکتور (Contactor) نوعی کلید الکترومغناطیسی است که برای قطع و وصل مدارهای قدرت، بهویژه در کنترل الکتروموتورها، کاربرد دارد. برخلاف رله که برای جریانهای پایین استفاده میشود، کنتاکتور توانایی تحمل جریانهای بالا را دارد و بهطور مکرر عمل میکند.
ظرفیت جریان یا آمپراژ کنتاکتور نشان میدهد که این قطعه تا چه میزان جریان الکتریکی را میتواند بدون آسیب دیدن، از کنتاکتهای خود عبور دهد. انتخاب کنتاکتور با آمپراژ پایینتر از نیاز واقعی، منجر به داغ شدن، چسبیدن کنتاکتها و در نهایت خرابی زودرس میشود. از سوی دیگر، انتخاب کنتاکتور با ظرفیت بسیار بالاتر از نیاز، هزینه اضافی و ابعاد بزرگتر را به همراه دارد. در کنار انتخاب کنتاکتور مناسب، انتخاب سیم افشان با سطح مقطع متناسب با جریان مدار نیز اهمیت زیادی دارد
⚠️ نکته کلیدی
در انتخاب کنتاکتور، همیشه باید ۲۰ تا ۲۵ درصد ظرفیت اضافه نسبت به جریان نامی موتور در نظر گرفته شود تا در شرایط راهاندازی و بارگذاری کامل، قطعه دچار آسیب نشود.

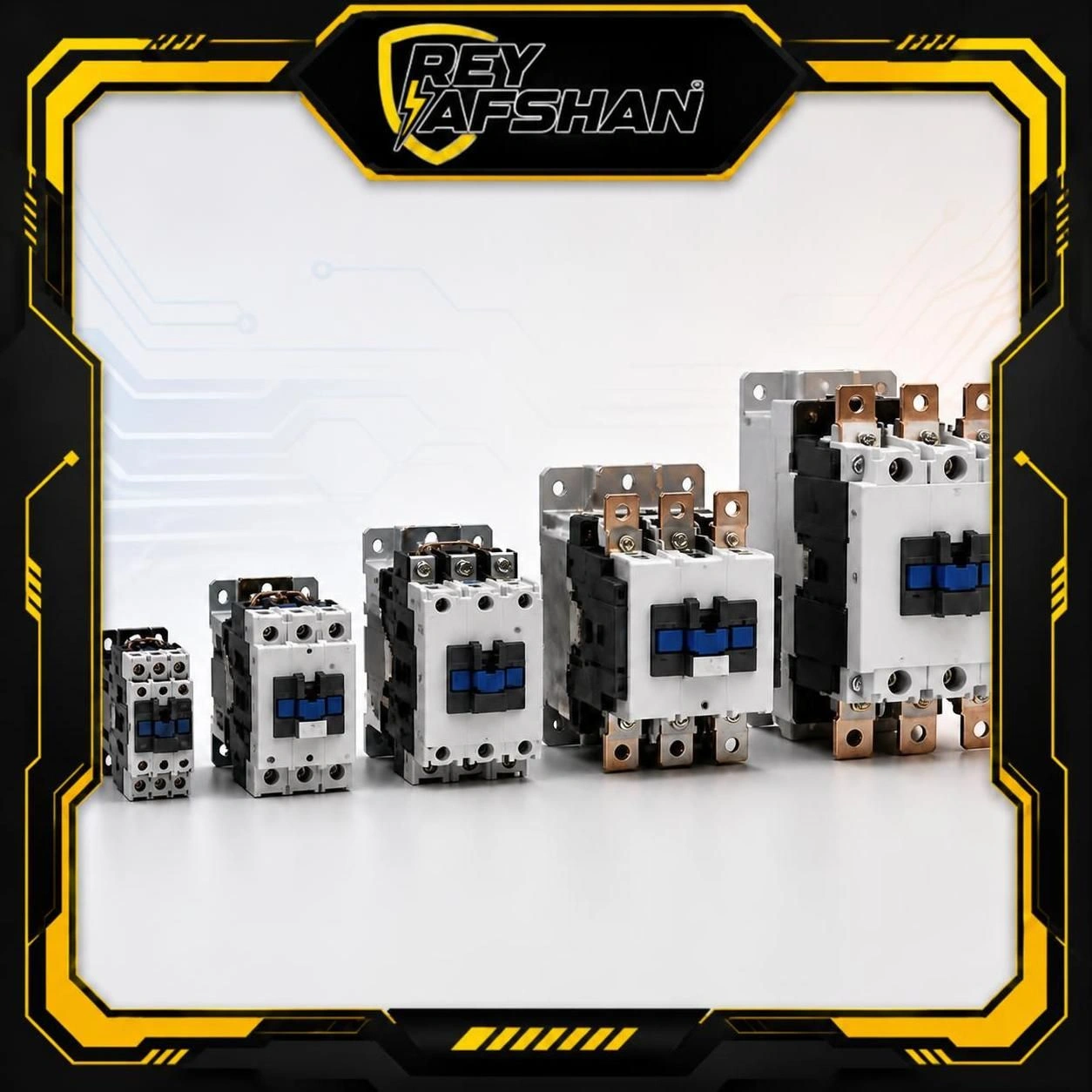

دستهبندی انواع کنتاکتور بر حسب آمپر
کنتاکتورها بر اساس ظرفیت جریان به دستههای مختلفی تقسیم میشوند. این دستهبندی به مهندسان و تکنسینها کمک میکند تا بهسرعت گزینه مناسب را برای هر کاربرد پیدا کنند. در ادامه به تفکیک رنجهای آمپراژ میپردازیم:
🔹 کنتاکتورهای جریان پایین (۶ تا ۲۵ آمپر)
این دسته برای کنترل موتورهای کوچک، فنها، پمپهای خانگی و تجهیزات با توان زیر ۱۱ کیلووات مناسب است. ابعاد کوچک و قیمت مناسب از ویژگیهای بارز آنهاست.
🔸 کنتاکتورهای جریان متوسط (۳۲ تا ۹۵ آمپر)
پرکاربردترین دسته در صنعت، مناسب برای موتورهای ۱۵ تا ۴۵ کیلووات. در تابلوهای برق کارخانهها، سیستمهای تهویه مطبوع صنعتی و خطوط تولید استفاده میشوند.
🔻 کنتاکتورهای جریان بالا (۱۱۵ تا ۳۰۰ آمپر)
برای موتورهای بزرگ با توان ۵۵ تا ۱۶۰ کیلووات. در صنایع سنگین مانند فولاد، سیمان و پتروشیمی کاربرد دارند و معمولاً دارای سیستم خنککننده پیشرفته هستند.
🔺 کنتاکتورهای جریان بسیار بالا (۴۰۰ تا ۱۲۵۰ آمپر)
مخصوص کاربردهای فوق سنگین و موتورهای با توان بالای ۲۰۰ کیلووات. در نیروگاهها، معادن و صنایع دریایی مورد استفاده قرار میگیرند.
جدول مقایسه کامل انواع کنتاکتور بر حسب آمپر
در جدول زیر، مشخصات فنی مهمترین رنجهای کنتاکتور موجود در بازار را بهصورت مقایسهای مشاهده میکنید. این جدول به شما کمک میکند تا با یک نگاه، تفاوتها و کاربردهای هر مدل را درک کنید.
| ردیف | رنج آمپر | توان موتور (AC3 – 400V) | کاربرد اصلی | رده قیمت | |
|---|---|---|---|---|---|
| ۱ | ۹ آمپر | ۴ کیلووات | پمپهای کوچک، فنهای خانگی | اقتصادی | |
| ۲ | ۱۲ آمپر | ۵.۵ کیلووات | کمپرسورهای کوچک، دستگاههای بستهبندی | اقتصادی | |
| ۳ | ۱۸ آمپر | ۷.۵ کیلووات | نوار نقالههای سبک، دستگاههای تراش | متوسط | |
| ۴ | ۲۵ آمپر | ۱۱ کیلووات | پمپهای صنعتی، بالابرها | متوسط | |
| ۵ | ۳۲ آمپر | ۱۵ کیلووات | دستگاههای برش، پرسهای صنعتی | متوسط | |
| ۶ | ۴۰ آمپر | ۱۸.۵ کیلووات | کمپرسورهای بزرگ، سیستمهای تهویه | نیمهسنگین | |
| ۷ | ۵۰ آمپر | ۲۲ کیلووات | موتورهای صنعتی، خطوط تولید | نیمهسنگین | |
| ۸ | ۶۵ آمپر | ۳۰ کیلووات | پمپهای بزرگ، جرثقیلهای صنعتی | سنگین | |
| ۹ | ۸۰ آمپر | ۳۷ کیلووات | دستگاههای سنگین معدنی | سنگین | |
| ۱۰ | ۹۵ آمپر | ۴۵ کیلووات | صنایع فولاد، سیمان | سنگین | |
| ۱۱ | ۱۱۵ آمپر | ۵۵ کیلووات | موتورهای بزرگ صنعتی | فوق سنگین | |
| ۱۲ | ۱۵۰ آمپر | ۷۵ کیلووات | صنایع پتروشیمی | فوق سنگین | |
| ۱۳ | ۲۰۵ آمپر | ۹۰ کیلووات | نیروگاهها، صنایع سنگین | فوق سنگین | |
| ۱۴ | ۳۰۰ آمپر | ۱۶۰ کیلووات | کاربردهای ویژه صنعتی | صنعتی ویژه |
نحوه محاسبه آمپراژ مورد نیاز برای انتخاب کنتاکتور
برای انتخاب کنتاکتور مناسب، ابتدا باید جریان نامی موتور یا بار متصل را محاسبه کنید. فرمول محاسبه جریان در سیستمهای سه فاز به صورت زیر است:
I = P / (√3 × V × cosφ × η)
I: جریان (آمپر) | P: توان (وات) | V: ولتاژ | cosφ: ضریب توان | η: بازده موتور
مثال عملی:
فرض کنید یک الکتروموتور سه فاز با توان ۱۵ کیلووات، ولتاژ ۴۰۰ ولت، ضریب توان ۰.۸۵ و بازده ۰.۹ دارید. جریان نامی این موتور حدوداً برابر است با:
I = 15000 / (1.732 × 400 × 0.85 × 0.9) ≈ ۲۸.۵ آمپر
با در نظر گرفتن ضریب اطمینان ۲۵ درصد، باید کنتاکتوری با ظرفیت حداقل ۳۶ آمپر انتخاب شود. بنابراین کنتاکتور ۴۰ آمپر گزینه مناسبی است.
ردههای بهرهبرداری کنتاکتور (AC1 تا AC4)
علاوه بر آمپراژ، رده بهرهبرداری (Utilization Category) نیز در انتخاب کنتاکتور اهمیت دارد. این ردهها بر اساس استاندارد IEC 60947 تعریف شده و نوع بار متصل را مشخص میکنند:
AC1
بارهای غیرالقایی یا کمی القایی مانند کورههای مقاومتی
AC2
موتورهای رینگی (راهاندازی با مقاومت روتور)
AC3
موتورهای قفسی (راهاندازی مستقیم و قطع در حال چرخش)
AC4
راهاندازی موتور با ضربه و ترمز ضدجریانی (سنگینترین حالت)
💡 نکته کاربردی
در کاربردهای AC4 به دلیل جریان راهاندازی بسیار بالا، باید کنتاکتوری با ظرفیت بالاتر انتخاب شود یا از رده AC3 با ضریب کاهش استفاده گردد.
۷ نکته طلایی در انتخاب کنتاکتور مناسب
۱. محاسبه دقیق جریان: همیشه جریان نامی موتور را بر اساس پلاک خوانده و ۲۰ تا ۲۵ درصد ظرفیت اضافه در نظر بگیرید.
۲. توجه به رده بهرهبرداری: نوع بار (AC1 تا AC4) را مشخص کنید تا کنتاکتور مناسب انتخاب شود.
۳. ولتاژ بوبین: ولتاژ فرمان (۲۴، ۱۱۰، ۲۲۰ یا ۳۸۰ ولت) را با توجه به مدار کنترل انتخاب کنید.
۴. تعداد کنتاکتهای کمکی: بر اساس نیاز مدار کنترل، تعداد کنتاکتهای NO و NC مورد نیاز را بررسی کنید.
۵. شرایط محیطی: دما، رطوبت و گرد و غبار محیط نصب را در نظر بگیرید. در محیطهای سخت، کنتاکتور با درجه حفاظت بالاتر انتخاب کنید.
۶. تعداد دفعات کلیدزنی: اگر کنتاکتور باید بهطور مکرر قطع و وصل شود، مدلی با عمر الکتریکی بالاتر انتخاب کنید.
۷. استانداردها و گواهینامهها: از داشتن استانداردهای بینالمللی مانند IEC، UL و CE اطمینان حاصل کنید.
اشتباهات رایج در انتخاب کنتاکتور
بسیاری از مشکلات در سیستمهای الکتریکی ناشی از انتخاب نادرست کنتاکتور است. از جمله اشتباهات متداول:
- انتخاب کنتاکتور با آمپراژ دقیقاً برابر با جریان موتور: این کار باعث میشود کنتاکتور در شرایط راهاندازی تحت فشار قرار گیرد.
- نادیده گرفتن رده بهرهبرداری: استفاده از کنتاکتور AC3 در کاربردهای AC4 باعث خرابی زودرس میشود.
- عدم توجه به ولتاژ بوبین: اتصال بوبین با ولتاژ اشتباه منجر به سوختن سیمپیچ میشود.
- خرید کنتاکتورهای تقلبی: برندهای متفرقه با قیمت پایین، کیفیت و ایمنی پایینی دارند.
- عدم استفاده از بیمتال یا رله اضافه بار: کنتاکتور به تنهایی از موتور در برابر اضافه بار محافظت نمیکند.
سوالات متداول درباره انواع کنتاکتور بر حسب آمپر
❓ تفاوت کنتاکتور AC و DC چیست؟
کنتاکتورهای AC برای جریان متناوب و کنتاکتورهای DC برای جریان مستقیم طراحی شدهاند. ساختار داخلی، سیستم خاموشکننده قوس و مشخصات فنی آنها متفاوت است.
❓ آیا میتوان از کنتاکتور با آمپراژ بالاتر استفاده کرد؟
بله، اما این کار هزینه اضافی، ابعاد بزرگتر و مصرف انرژی بیشتر بوبین را به همراه دارد. بهتر است کنتاکتور با ظرفیت مناسب انتخاب شود.
❓ عمر الکتریکی کنتاکتور چقدر است؟
عمر الکتریکی بسته به رده بهرهبرداری و برند متفاوت است. معمولاً بین ۱ تا ۳ میلیون عملیات کلیدزنی برای کنتاکتورهای باکیفیت متغیر است.
❓ نشانههای خرابی کنتاکتور چیست؟
صدای غیرعادی، داغ شدن بیش از حد، چسبیدن کنتاکتها، عدم قطع کامل مدار و بوی سوختگی از علائم خرابی کنتاکتور هستند.
❓ آیا کنتاکتور نیاز به نگهداری دارد؟
بله، بازرسی دورهای کنتاکتها، تمیز کردن سطوح و بررسی سیمپیچ بوبین از اقدامات نگهداری مهم هستند. در محیطهای سخت، این بازرسی باید بیشتر انجام شود.
جمعبندی نهایی
انتخاب کنتاکتور مناسب بر اساس آمپراژ، یکی از مهمترین تصمیمات در طراحی و اجرای سیستمهای الکتریکی صنعتی است. در این فرآیند، انتخاب کابل برق متناسب با جریان و شرایط مدار نیز اهمیت زیادی دارد. با درک صحیح از رنجهای آمپراژ، ردههای بهرهبرداری و محاسبه دقیق جریان مورد نیاز، میتوانید کنتاکتوری را انتخاب کنید که هم از نظر فنی مناسب باشد و هم از نظر اقتصادی بهصرفه.
جدول مقایسه ارائه شده در این مقاله، به شما کمک میکند تا با یک نگاه، تفاوتهای بین مدلهای مختلف را درک کنید. همچنین رعایت نکات طلایی و پرهیز از اشتباهات رایج، ضامن عملکرد بهینه و ایمن سیستم شما خواهد بود.
به یاد داشته باشید که در پروژههای حساس و بزرگ، حتماً با مهندسان متخصص مشورت کنید تا بهترین انتخاب را داشته باشید.
