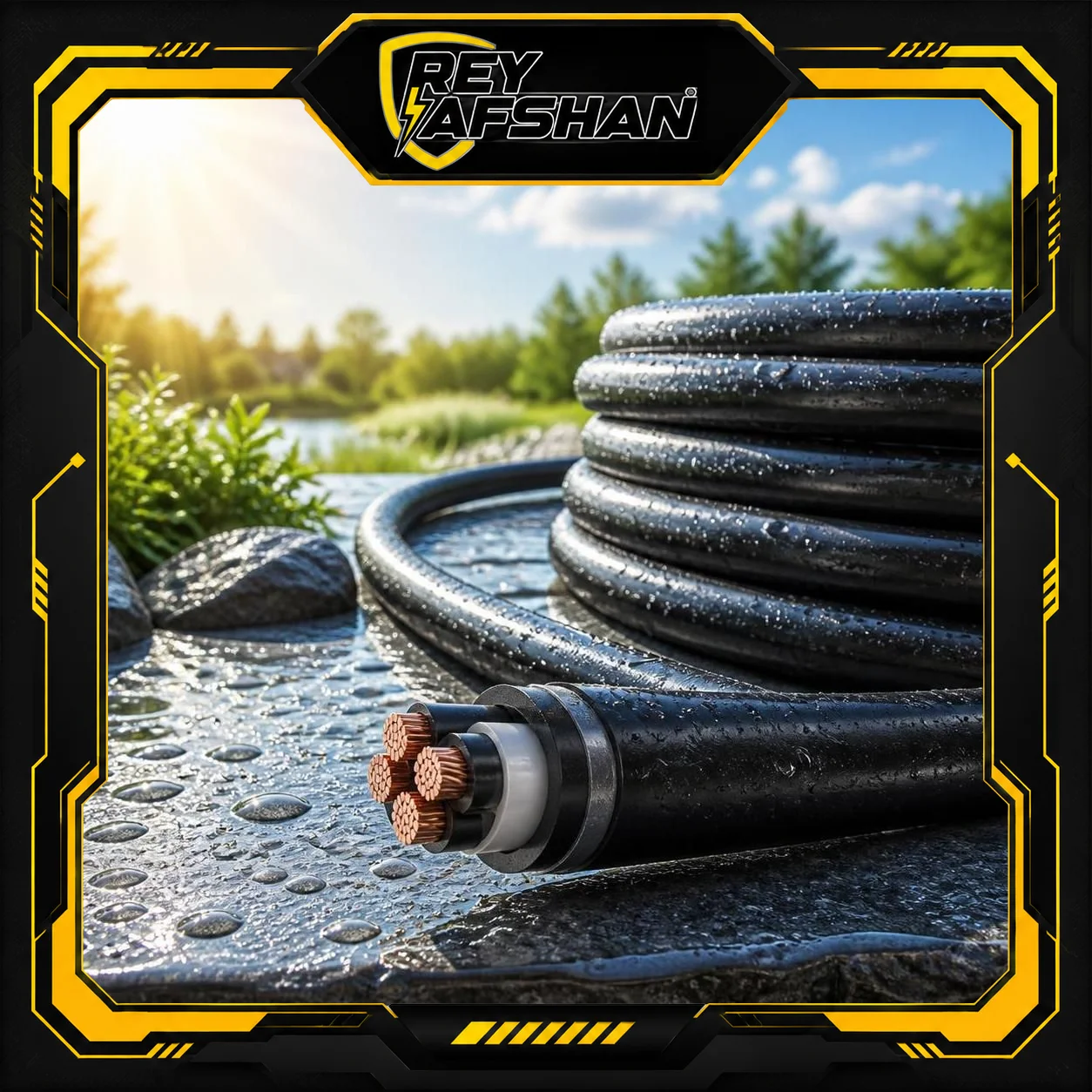

کابل‌های مقاوم در برابر UV، آفتاب و رطوبت(مناسب فضای باز)

انتخاب کابل برای محیط‌های باز و در معرض آفتاب، تصمیمی نیست که فقط با نگاه کردن به سطح مقطع و آمپر انجام شود. کابلی که در تابستان زیر نور مستقیم خورشید روی پشت‌بام یا در یک مزرعه خورشیدی کار می‌کند، روزانه تحت تنش‌های متعددی قرار می‌گیرد که بسیاری از آن‌ها در همان سال‌های اول به‌صورت نامحسوس آغاز می‌شوند. پرتو فرابنفش پیوندهای پلیمری را می‌شکند، اختلاف دمای شب و روز باعث انقباض و انبساط مکرر می‌شود و رطوبت هم از راه‌های گوناگون به دنبال نفوذ به داخل عایق است. نتیجه این سه عامل در کنار هم، چیزی نیست جز ترک خوردگی، سخت شدن روکش، کاهش مقاومت الکتریکی و در نهایت خطای اتصالی که گاهی با آتش‌سوزی همراه می‌شود. در این مقاله ساختار کابل‌های مقاوم در برابر UV، آفتاب و رطوبت را باز می‌کنیم، تفاوت متریال‌ها را نشان می‌دهیم و کمک می‌کنیم با معیارهای روشن تصمیم بگیرید.

شاخص‌ها و استانداردهایی که باید بشناسید

هنگام مطالعه دیتاشیت کابل، با چند اصطلاح فنی روبه‌رو می‌شوید که اگر معنایشان را ندانید، مقایسه دو محصول عملاً غیرممکن می‌شود. جدول زیر مهم‌ترین آن‌ها را خلاصه می‌کند.

در کنار این اصطلاحات، آزمون‌های استاندارد هم وجود دارند که ادعای سازنده را قابل بررسی می‌کنند. آزمون‌های پیری نوردهی مانند ASTM G154 و ISO 4892 نمونه را ساعت‌ها زیر لامپ‌های فرابنفش قرار می‌دهند و سپس تغییر رنگ، ترک و افت استحکام کششی را اندازه می‌گیرند. برای کابل‌های خورشیدی، استاندارد EN 50618 و الزامات TÜV بسیار رایج است. وجود نشان این استانداردها روی روکش کابل، بسیار قابل اعتمادتر از عبارت‌های تبلیغاتی کلی است.

متریال‌های اصلی در ساخت کابل مقاوم به آفتاب و رطوبت

هیچ ماده‌ای برای همه شرایط بهترین نیست. انتخاب درست به ترکیب عواملی مثل دمای محیط، شدت تابش، امکان تماس با آب شور، نیاز به انعطاف و البته بودجه بستگی دارد. هنگام انتخاب کابل، بررسی مشخصات فنی در کنار مقایسه قیمت کابل برق می‌تواند به تصمیم‌گیری بهتر کمک کند. در ادامه مهم‌ترین گزینه‌ها را با زبان ساده بررسی می‌کنیم.

پلی‌اتیلن کراس‌لینک یا XLPE

XLPE پرکاربردترین عایق در کابل‌های قدرت است. ساختار آن به‌گونه‌ای اصلاح شده که دمای کار پیوسته بالاتری نسبت به PVC تحمل می‌کند و در برابر رطوبت رفتار پایدارتری دارد. در برابر UV به‌تنهایی مقاوم نیست، بنابراین در کابل‌های هوایی با یک لایه بیرونی از جنس HDPE یا با ترکیب دوده کربن محافظت می‌شود. ترکیب عایق XLPE با غلاف بیرونی مقاوم به آفتاب، یکی از متداول‌ترین راه‌حل‌ها برای خطوط هوایی توزیع برق است.

پلی‌وینیل کلراید یا PVC

PVC ارزان، انعطاف‌پذیر و در برابر شعله خودخاموش است. اما در برابر UV آسیب‌پذیر است و با گذر زمان مهاجرت نرم‌کننده‌ها باعث سخت شدن آن می‌شود. برای فضای باز، تنها نوع خاصی از PVC با افزودنی‌های پایدارکننده و دوده کربن مناسب است. اگر روی کابل نوشته شده باشد مناسب استفاده در فضای باز، به آن می‌توان تا حدی اعتماد کرد، اما در پروژه‌های حساس نباید تنها گزینه باشد.

پلی‌اورتان یا PUR و TPU

این خانواده از مواد در کابل‌های صنعتی، رباتیک و تجهیزات متحرک بسیار محبوب است. PUR مقاومت سایشی بالا، انعطاف عالی در دمای پایین و مقاومت خوبی در برابر روغن و آب دارد. نسخه‌های TPU با پایداری UV اصلاح‌شده هم در بازار موجود هستند و برای کابل‌های سیار در فضای باز گزینه مناسبی به شمار می‌روند.

مواد کم‌دود و بدون هالوژن یا LSZH

در فضاهای بسته، تونل‌ها و اماکن پرجمعیت، کابل LSZH انتخاب اول است چون در آتش دود غلیظ و گازهای خورنده کمی تولید می‌کند. ترکیب LSZH با پایداری UV در سال‌های اخیر پیشرفت زیادی کرده و امروز کابل‌هایی وجود دارند که هم الزامات ایمنی حریق را برآورده می‌کنند و هم در فضای باز دوام می‌آورند. البته باید دقت کرد که هر LSZH مقاوم به UV نیست و باید گواهی آن بررسی شود.

لاستیک اتیلن پروپیلن یا EPR و EPDM

EPR انعطاف‌پذیری خود را در بازه دمایی وسیعی حفظ می‌کند و در برابر رطوبت و ازن رفتار خوبی دارد. این ماده در کابل‌های قابل انعطاف و کابل‌های معدن کاربرد دارد. عیب اصلی آن نیاز به غلاف محافظ در برابر UV است، چون به‌تنهایی در برابر آفتاب پایدار نیست.

سیلیکون

سیلیکون گران‌ترین گزینه این فهرست است اما در برابر UV، ازن و دماهای بسیار بالا و پایین عملکرد فوق‌العاده‌ای دارد. در تجهیزات روشنایی، کوره‌ها و کاربردهای خاص که دمای بالا مسئله اصلی است، انتخابی بی‌رقیب محسوب می‌شود.

مقایسه سریع گزینه‌ها

چک‌لیست انتخاب کابل برای محیط باز و مرطوب

کاربردهایی که بیشترین آسیب را می‌بینند

بعضی کاربردها به‌طور طبیعی سخت‌تر از بقیه هستند و در آن‌ها نباید به کابل معمولی اکتفا کرد. نیروگاه‌های خورشیدی نمونه بارز این وضعیت‌اند. کابل‌های DC روی سازه‌ها ساعت‌های طولانی زیر تابش مستقیم و بازتاب نور از پنل‌ها قرار می‌گیرند و دمای سطح آن‌ها به‌راحتی از دمای هوا بالاتر می‌رود. برای همین کابل خورشیدی اختصاصی با عایق کراس‌لینک و غلاف مقاوم به UV ساخته می‌شود. روشنایی محوطه و پارک‌ها هم شرایط مشابهی دارند، به‌ویژه وقتی کابل در خاک مرطوب یا زیر مالچ و سنگ‌فرش قرار می‌گیرد.

در مناطق ساحلی، ترکیب رطوبت بالا و نمک هوا سرعت خوردگی را چند برابر می‌کند. در این حالت علاوه بر غلاف مقاوم به UV، باید به مقاومت غلاف در برابر مه نمکی و آب‌بندی اتصالات هم توجه کرد. تأسیسات صنعتی مانند تصفیه‌خانه‌ها و برج‌های خنک‌کننده هم محیطی مرطوب و پر از بخار دارند و در آن‌ها کابل باید مقاومت هیدرولیزی قابل قبولی داشته باشد. پشت‌بام ساختمان‌ها و مسیرهای کابل‌کشی روی نما نیز از نقاط پرخطر هستند، چون کابل هم آفتاب می‌بیند و هم در باران در معرض آب قرار می‌گیرد.

اشتباهات رایج در انتخاب و نصب

بسیاری از خرابی‌های زودرس ریشه در چند تصمیم ساده دارند که در مرحله خرید یا نصب گرفته می‌شوند. اولین و شایع‌ترین اشتباه، خرید کابل بر اساس قیمت متری است. تفاوت قیمت بین یک کابل معمولی و یک کابل مقاوم به UV ممکن است در نگاه اول قابل توجه به نظر برسد، اما وقتی هزینه تعویض، خرابی تجهیزات و توقف کار را حساب کنید، تصویر کاملاً عوض می‌شود.

اشتباه دوم، نصب کابل در مسیری است که آب در آن جمع می‌شود. حتی کابل مقاوم هم اگر ماه‌ها زیر آب بماند، عمر کوتاه‌تری خواهد داشت. مسیر کابل‌کشی باید شیب زهکشی داشته باشد و از گودی‌های طبیعی دوری کند. اشتباه سوم، استفاده از اتصالات ارزان و بدون آب‌بندی است. یک مفصل نادرست می‌تواند عملکرد کل کابل را بی‌اثر کند. اشتباه چهارم، بستن کابل با فاصله‌های نامناسب است، فاصله زیاد باعث لرزش و سایش و فاصله کم باعث فشار مکانیکی روی روکش می‌شود. اشتباه پنجم هم نادیده گرفتن شعاع خمش مجاز است، خمش تند در همان روزهای اول به ساختار عایق آسیب می‌زند.

مراحل عملی انتخاب تا نصب

چرا آفتاب و رطوبت دشمن کابل‌ها هستند

روکش کابل در نگاه اول یک لایه ساده به نظر می‌رسد، اما در واقع یک سپر مهندسی‌شده است که باید هم‌زمان چند وظیفه را انجام دهد. باید عایق الکتریکی باشد، در برابر سایش و ضربه مقاومت کند، انعطاف خود را در سرما حفظ کند و در گرما تغییر شکل ندهد. نور خورشید و رطوبت هر دو دقیقاً روی همین ویژگی‌ها اثر می‌گذارند.

شکستن زنجیره پلیمری توسط پرتو فرابنفش

پرتو فرابنفش انرژی کافی دارد که پیوندهای مولکولی در زنجیره‌های پلیمری را بشکند. وقتی این اتفاق در سطح روکش تکرار می‌شود، زنجیره‌های بلند به قطعات کوتاه‌تر تبدیل می‌شوند و ساختار ماده ضعیف می‌شود. نشانه‌های اولیه این فرآیند کاملاً ظاهری هستند. سطح کابل رنگ می‌بازد، حالت گچی پیدا می‌کند، لمس آن خشک‌تر از قبل می‌شود و کم‌کم ترک‌های ریز موازی با جهت طول کابل ظاهر می‌شوند. به این پدیده تخریب نوری یا فوتودگراداسیون می‌گویند. نکته مهم این است که این تخریب از سطح شروع می‌شود اما متوقف نمی‌ماند و به لایه‌های زیرین هم می‌رسد.

رطوبت، خوردگی و پدیده جذب آب

برخلاف تصور رایج، رطوبت فقط از طریق ترک‌های آشکار وارد کابل نمی‌شود. برخی مواد پلیمری درصدی آب جذب می‌کنند و همین مقدار کم می‌تواند ثابت دی‌الکتریک را تغییر دهد. در کابل‌های چندرشته‌ای، آب می‌تواند در فضاهای خالی بین رشته‌ها حرکت کند و در طول کابل پخش شود. این پدیده که به آن نفوذ طولی آب می‌گویند، یکی از دلایل اصلی افت عایقی در کابل‌های زیرزمینی و کابل‌های نصب‌شده در ترانشه‌های مرطوب است. علاوه بر آن، رطوبت همراه با اکسیژن و گرما شرایط خوردگی مس و آلومینیوم را فراهم می‌کند. اکسید مس مقاومت اتصال را بالا می‌برد و گرمای موضعی ایجاد می‌کند، گرمایی که خودش سرعت تخریب عایق را افزایش می‌دهد.

اثر ترکیبی، خطرناک‌تر از جمع دو عامل

وقتی UV سطح را ترک می‌دهد و رطوبت هم حاضر باشد، آب از همان ترک‌ها وارد می‌شود. در روزهای گرم، آب محبوس شده بخار می‌شود و فشار داخلی ایجاد می‌کند. شب که دما پایین می‌آید، بخار متراکم می‌شود. این چرخه روزانه در چند سال می‌تواند ساختار عایق را از درون متلاشی کند. به همین دلیل است که کابل‌های معمولی در فضای باز عمری بسیار کوتاه‌تر از عمر اعلام‌شده در کاتالوگ دارند و کابل‌های مقاوم به UV و رطوبت با افزودنی‌ها و ساختار لایه‌ای متفاوت طراحی می‌شوند.

سوالات متداول

جمع‌بندی

کابل‌های مقاوم در برابر UV، آفتاب و رطوبت یک قلم تجملی نیستند، بخشی از طراحی درست هر تأسیسات بیرونی هستند. تخریب نوری و نفوذ رطوبت فرآیندهایی آرام و پیوسته‌اند که معمولاً وقتی دیده می‌شوند که آسیب جدی وارد شده است. با شناخت متریال‌ها، توجه به گواهی‌های واقعی و رعایت اصول نصب، می‌توان عمر مفید شبکه را چند برابر کرد و از هزینه‌های پنهان جلوگیری کرد. مهم‌ترین توصیه این است که شرایط محیطی را قبل از خرید مکتوب کنید و از فروشنده دیتاشیت فنی بخواهید، نه فقط قیمت.
