راهنمای خرید کابل افشان ۴ در ۱۶ و محل کاربرد آن در پروژه‌ها

اسم این کابل چه چیزی را می‌گوید؟

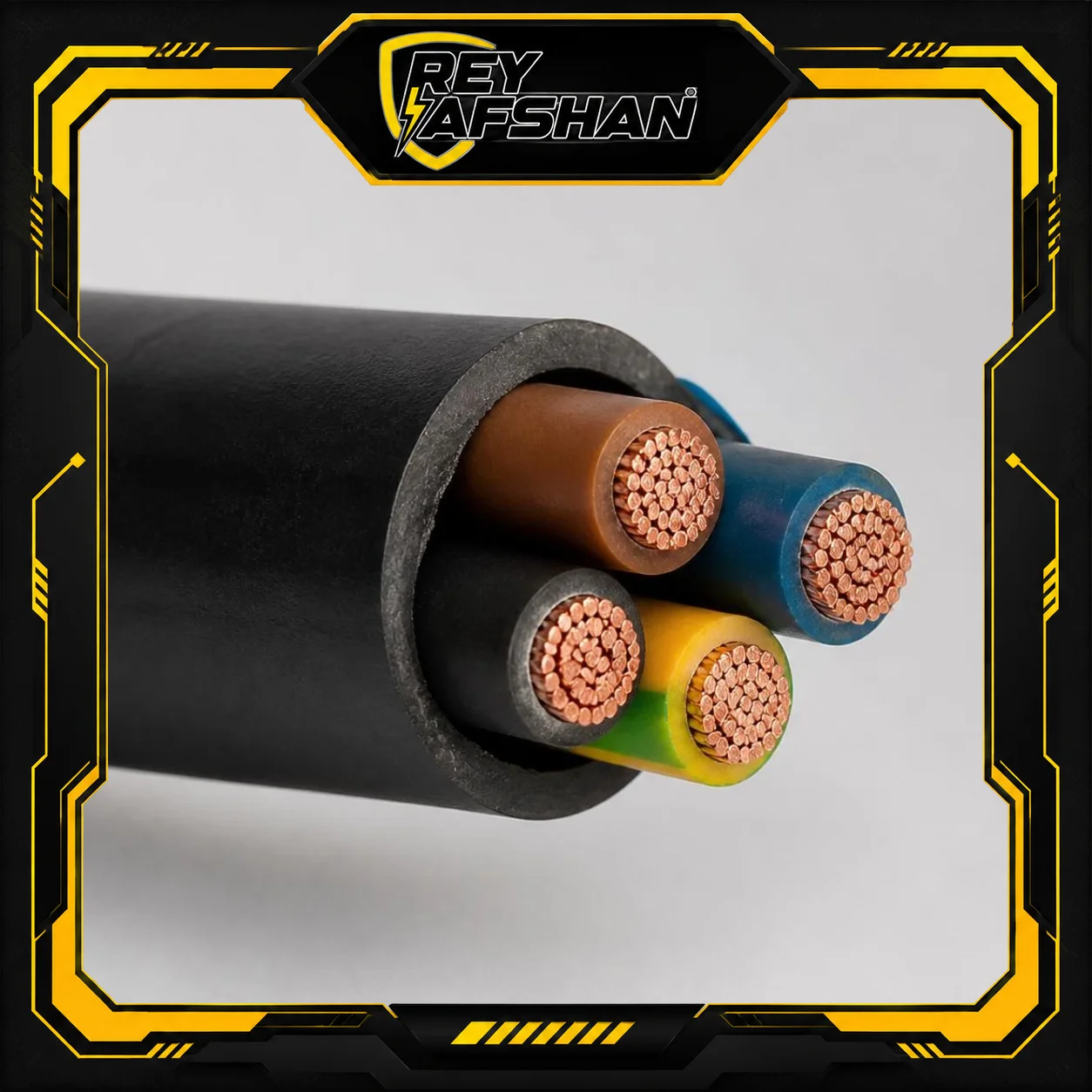

عبارت ۴ در ۱۶ در بازار برق، شناسنامه‌ی مختصر کابل است. عدد اول یعنی کابل چهار رشته هادی مجزا دارد و عدد دوم نشان می‌دهد سطح مقطع هر هادی ۱۶ میلی‌متر مربع است. پس روی هم، مس خالصی که در مقطع کابل جریان را حمل می‌کند به ۶۴ میلی‌متر مربع می‌رسد.

اما کلمه‌ی افشان بخش مهم‌تر ماجراست. هادی افشان از تعداد زیادی سیم بسیار نازک مسی تشکیل شده که کنار هم تابیده شده‌اند، نه از یک میله‌ی مسی یکپارچه یا چند رشته‌ی ضخیم. نتیجه‌ی این ساختار، کابلی است که راحت خم می‌شود، در مسیرهای پیچ‌ودرپیچ جا می‌گیرد و حرکت و جابه‌جایی را بهتر از کابل هادی سخت تحمل می‌کند. برای همین وقتی پای تجهیزات متحرک، موتورخانه‌های فشرده یا تابلوهایی با فضای محدود در میان باشد، افشان بر کابل‌های سفت برتری دارد.

مشخصات فنی کابل افشان ۴ در ۱۶ در یک نگاه

مقادیر زیر برای مدل‌های رایج بازار است. چون سازندگان طراحی عایق و روکش را کمی متفاوت انجام می‌دهند، ارقام دقیق وزن و قطر را همیشه از برگه‌ی فنی همان کارخانه بگیرید.

رقم وزن نکته‌ی جالبی دارد که بعداً در بخش خرید به کارتان می‌آید: چون بخش عمده‌ی وزن کابل را خود مس تشکیل می‌دهد، کابلی که یک متر آن به‌طرز مشکوکی سبک است، تقریباً حتماً مس کمتری از ادعای روی روکش دارد.

ظرفیت جریان و توان قابل انتقال

پرسش اصلی بیشتر خریداران این است که این کابل چند آمپر می‌کشد؟. پاسخ تک‌عددی وجود ندارد، چون جریان مجاز به شیوه‌ی نصب بستگی دارد. کابلی که روی سینی در هوای آزاد قرار گرفته، گرمایش خود را راحت‌تر دفع می‌کند و جریان بیشتری را تاب می‌آورد. همان کابل داخل لوله‌ی بسته یا در کنار چند کابل دیگر زودتر داغ می‌شود.

اگر بخواهیم این جریان را به توان تبدیل کنیم، در یک شبکه‌ی سه‌فاز ۳۸۰ ولت و ضریب توان حدود ۰٫۸۵، رقم‌ها تقریباً چنین می‌شوند:

برای تصویر ذهنی بهتر: یک موتور سه‌فاز ۳۰ کیلووات (حدود ۴۰ اسب بخار) در بار کامل نزدیک ۵۵ تا ۶۰ آمپر جریان می‌کشد. این یعنی کابل ۴ در ۱۶ برای چنین موتوری، به شرط کوتاه بودن مسیر و رعایت ضرایب نصب، گزینه‌ی منطقی است. اما در راه‌اندازی مستقیم، جریان لحظه‌ی استارت چندین برابر جریان نامی می‌شود و محافظ‌ها و روش راه‌اندازی هم باید با آن هماهنگ باشند.

افت ولتاژ؛ دلیلی که طول مسیر را مهم می‌کند

بسیاری از مشکلات پروژه‌ها نه از کم بودن آمپر مجاز، که از افت ولتاژ در مسیرهای طولانی ناشی می‌شود. هر متر کابل مقاومتی دارد و هرچه جریان و طول بیشتر شود، ولتاژی که به انتهای خط می‌رسد کمتر خواهد بود. موتور با ولتاژ پایین‌تر جریان بیشتری می‌کشد، داغ‌تر می‌شود و عمرش کاهش پیدا می‌کند.

قاعده‌ی عملی این است که افت ولتاژ تا حدود ۳ درصد برای مصارف روشنایی و تا حدود ۵ درصد برای سایر بارها مطلوب تلقی می‌شود. اگر محاسبه‌ی شما از این مرز عبور کرد، به‌جای ۴ در ۱۶ باید سراغ ۴ در ۲۵ بروید، حتی اگر از نظر جریان مجاز، کابل کوچک‌تر کافی به نظر برسد.

کابل افشان ۴ در ۱۶ کجا به کار می‌رود؟

ترکیب انعطاف‌پذیری و ظرفیت متوسط به بالا، این کابل را در طیف گسترده‌ای از پروژه‌ها کاربردی کرده است. رایج‌ترین موارد را مرور می‌کنیم.

۴ در ۱۶ یا اندازه‌ی دیگر؟ مقایسه‌ی سریع

گاهی تصمیم اصلی خرید این نیست که کابل افشان بخرم یا نه، بلکه این است که سطح مقطع چه باشد. جدول زیر کمک می‌کند ۴ در ۱۶ را در کنار همسایه‌هایش ببینید.

همان‌طور که می‌بینید، ۴ در ۱۶ نقطه‌ی تعادل خوبی میان قیمت، وزن، انعطاف و ظرفیت است. از ۴ در ۱۰ جریان بیشتری می‌گذراند و از ۴ در ۲۵ سبک‌تر، ارزان‌تر و راحت‌تر نصب می‌شود.

مزایا و محدودیت‌ها

راهنمای قدم‌به‌قدم خرید کابل افشان ۴ در ۱۶

خرید کابل، بر خلاف بسیاری از کالاها، چشمی قابل قضاوت نیست. دو کابل کاملاً شبیه هم می‌توانند از نظر مس مصرفی تا چند ده درصد اختلاف داشته باشند. این مراحل را به ترتیب جلو ببرید.

سوالات متداول

جمع‌بندی

کابل افشان ۴ در ۱۶ انتخابی هوشمندانه برای پروژه‌هایی است که به ظرفیت جریان قابل توجه و در عین حال انعطاف‌پذیری و نصب راحت نیاز دارند. از تغذیه‌ی پمپ و موتور تا برق کارگاهی و ژنراتور، این کابل در نقطه‌ی تعادل میان توان، وزن و هزینه قرار دارد.

اما موفقیت در استفاده از آن به سه کار ساده بستگی دارد: محاسبه‌ی درست جریان و افت ولتاژ، خرید از منبعی که مس واقعی تحویل می‌دهد، و نصب اصولی با کابلشو و محافظت مناسب. اگر در هرکدام از این مراحل تردید دارید، پیش از سفارش با کارشناسان مشورت کنید؛ یک تماس کوتاه می‌تواند از هزینه‌های بعدی تعویض و توقف پروژه جلوگیری کند.
