کابل سولار کابل مخصوص نیروگاه‌ها و سیستم‌های خورشیدی است که جریان مستقیم (DC) تولیدشده توسط پنل‌ها را به اینورتر و باتری می‌رساند. این کابل‌ها در فضای باز، زیر آفتاب، باران و گرمای شدید کار می‌کنند و اگر کابل نامناسب انتخاب شود، نتیجه‌اش افت توان، عایق ترک‌خورده و در بدترین حالت آتش‌سوزی است.
در این راهنما توضیح می‌دهیم کابل سولار چیست، چه استانداردی دارد، کابل سولار نمره ۶ و نمره ۴ را چطور انتخاب کنیم، قیمت کابل سولار به چه چیزهایی بستگی دارد و هنگام خرید از بازار لاله‌زار یا برندهایی مانند هدایت باید به چه نکاتی دقت کنیم.
کابل سولار چیست؟
پنل‌های خورشیدی چندین ساعت در روز زیر نور مستقیم خورشید قرار دارند و سطح آن‌ها در تابستان به‌راحتی از ۶۰ درجه بالاتر می‌رود. کابل معمولی PVC برای چنین شرایطی طراحی نشده است. کابل سولار با عایق پلیمری پیوندعرضی‌شده (Cross-linked) ساخته می‌شود تا سال‌ها در فضای باز دوام بیاورد.
نام‌های دیگر این کابل در بازار: کابل خورشیدی، کابل PV، کابل فتوولتائیک و با نام فنی H1Z2Z2-K (مدل جدید) و PV1-F (مدل قدیمی‌تر). اگر روی مشخصات یک محصول یکی از این عبارت‌ها را دیدید، با کابل سولار سروکار دارید.
تفاوت کابل سولار با کابل معمولی
| ویژگی | کابل سولار | کابل افشان معمولی (PVC) |
|---|---|---|
| هادی | مس افشان کلاس ۵، اغلب با روکش قلع | مس افشان، گاهی بدون روکش قلع |
| عایق و روکش | ترکیب پیوندعرضی‌شده، مقاوم در برابر UV و ازن | PVC که زیر آفتاب سخت و ترک‌خورده می‌شود |
| ولتاژ DC | تا ۱٫۵ کیلوولت DC (طبق استاندارد) | معمولاً برای AC طراحی و تست شده |
| دمای کاری | هادی تا ۱۲۰ درجه، محیط از ۴۰- تا ۹۰+ درجه | معمولاً تا ۷۰ درجه |
| دود و گاز در آتش | بدون هالوژن (LSOH) در مدل‌های استاندارد | هنگام سوختن گاز خورنده و دود غلیظ تولید می‌کند |
| نصب در فضای باز | مناسب | مناسب نیست |
استاندارد کابل سولار
مهم‌ترین استاندارد امروز کابل سولار EN 50618 است که مشخصات کابل نوع H1Z2Z2-K را تعریف می‌کند. بر اساس برگه‌ی فنی تولیدکنندگان معتبر اروپایی، مشخصات اصلی این استاندارد به این شکل است:
- ولتاژ: ۱٫۵ کیلوولت DC و ۱ کیلوولت AC؛ حداکثر ولتاژ مجاز سیستم DC برابر ۱٫۸ کیلوولت.
- دما: دمای محیط از ۴۰- تا ۹۰+ درجه‌ی سانتی‌گراد و دمای هادی تا ۱۲۰ درجه.
- هادی: مس ریزرشته، کلاس ۵ طبق IEC 60228.
- عایق و روکش: ترکیب پیوندعرضی‌شده با مقاومت در برابر UV و ازن.
- بدون هالوژن: در آتش‌سوزی گاز اسیدی خورنده تولید نمی‌کند (آزمون‌های IEC 60754).
- کندسوزی: مطابق آزمون IEC 60332-1-2.
کابل‌های قدیمی‌تر با نام PV1-F بر اساس مشخصات TÜV (2 PfG 1169) ساخته می‌شدند و هنوز در بازار دیده می‌شوند. استاندارد بین‌المللی IEC 62930 هم برای کابل‌های فتوولتائیک وجود دارد. هنگام خرید بپرسید محصول دقیقاً با کدام استاندارد ساخته شده و گواهی آن را ببینید.

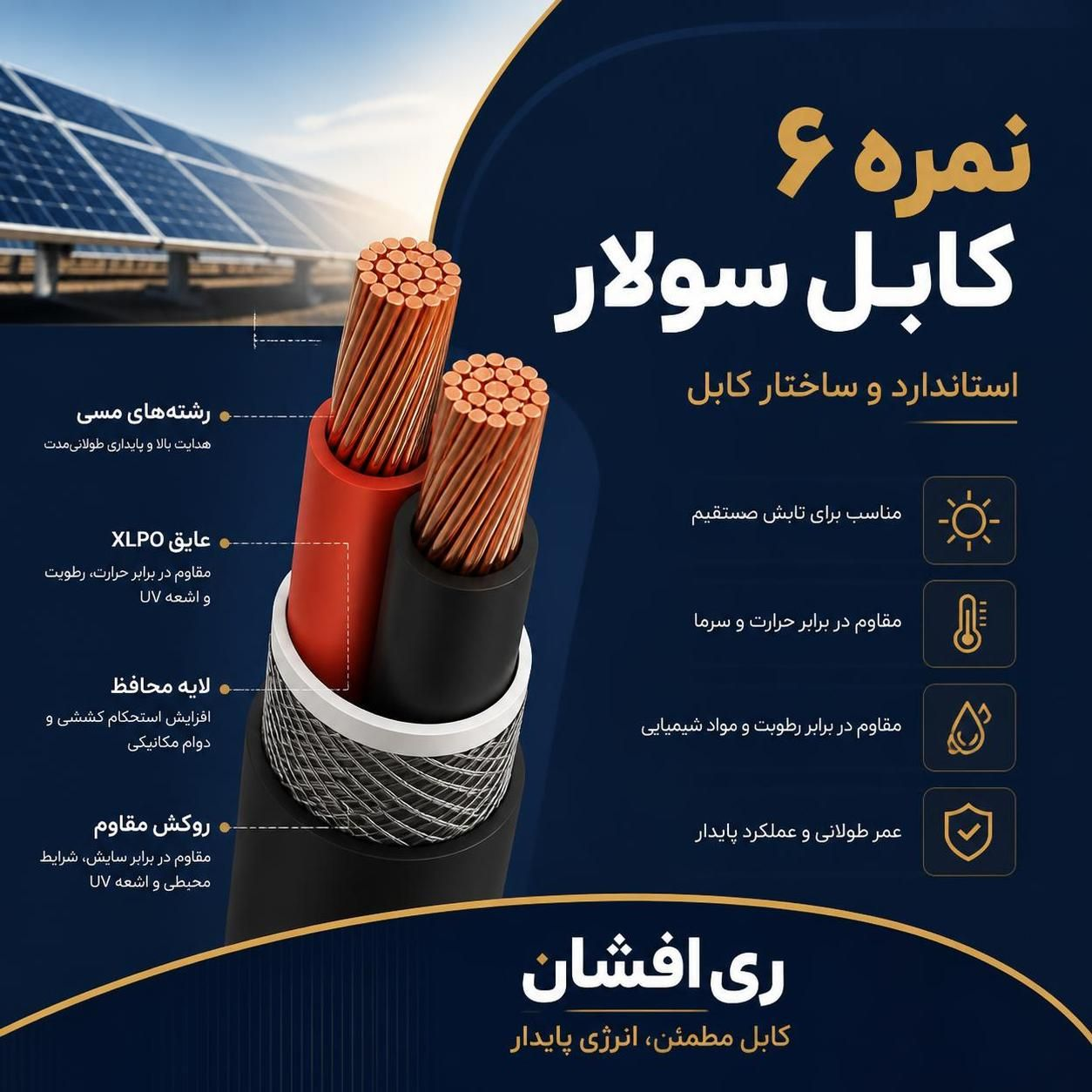

کابل سولار نمره ۶ و نمره ۴: کدام را بخرم؟
در بازار ایران «نمره» همان سطح مقطع هادی بر حسب میلی‌متر مربع است. یعنی کابل سولار نمره ۶ دارای هادی ۶ میلی‌متر مربعی و نمره ۴ دارای هادی ۴ میلی‌متر مربعی است. رایج‌ترین سایزها در پروژه‌های خورشیدی ۴ و ۶ هستند و برای رشته‌های (String) بلند یا پنل‌های پرتوان‌تر گاهی ۱۰ هم استفاده می‌شود.
| نمره | قطر خارجی تقریبی* | کاربرد رایج |
|---|---|---|
| ۴ | حدود ۵٫۸ میلی‌متر | اتصال پنل‌ها به‌هم و مسیرهای کوتاه و سیستم‌های متوسط |
| ۶ | حدود ۶٫۳ تا ۷ میلی‌متر | رایج‌ترین انتخاب برای اتصال رشته‌ها به اینورتر، به‌ویژه در مسیرهای طولانی‌تر |
| ۱۰ | بزرگ‌تر از نمره ۶ | مسیرهای بسیار بلند یا جریان بالاتر |
* قطر بسته به سازنده کمی تفاوت دارد؛ عدد بالا از برگه‌ی فنی دو مدل H1Z2Z2-K گرفته شده است.
چرا نمره ۶ اغلب انتخاب بهتری است؟
هرچه سطح مقطع بزرگ‌تر باشد، مقاومت کابل کمتر و افت ولتاژ و گرمای تلف‌شده کمتر است. افت ولتاژ تقریبی در مسیر رفت و برگشت را می‌توان از این رابطه حساب کرد:
مثال: برای مسیر ۳۰ متری (یک‌طرفه) و جریان ۱۰ آمپر، با کابل نمره ۶ افت ولتاژ حدود ۱٫۷۵ ولت و با نمره ۴ حدود ۲٫۶ ولت می‌شود. در عمل ضریب دمایی هم اضافه می‌شود و عدد واقعی کمی بالاتر است. بنابراین برای مسیرهای طولانی، رفتن از ۴ به ۶ معمولاً به‌صرفه است.
قیمت کابل سولار به چه چیزی بستگی دارد؟
قیمت کابل سولار ثابت نیست و با نرخ مس و دلار تغییر می‌کند، برای همین در این مقاله عدد نمی‌نویسیم. به‌جای آن عواملی که قیمت را می‌سازند را بشناسید تا لیست قیمت‌ها را درست مقایسه کنید:
- وزن مس: هر متر کابل نمره ۶ حدود ۵۴ گرم مس خالص دارد (۶ میلی‌متر مربع × چگالی مس). کابلی که خیلی ارزان‌تر از بقیه است یا مس کمتری دارد یا مس آن خالص نیست.
- مس خالص یا CCA: آلومینیوم با روکش مس ارزان‌تر است، اما رسانایی کمتری دارد، گرمای بیشتری تولید می‌کند و برای سیستم‌های خورشیدی توصیه نمی‌شود.
- مس قلع‌اندود: هادی قلع‌اندود در برابر خوردگی و رطوبت دوام بیشتری دارد و معمولاً کمی گران‌تر است.
- گواهی و استاندارد: کابل دارای گواهی معتبر هزینه‌ی آزمون و کنترل کیفیت دارد.
- سازنده و برند: سازنده‌ی معتبر با گارانتی و پشتیبانی قیمت بالاتری دارد.
- نحوه‌ی فروش: قیمت رول ۱۰۰ متری با قیمت هر متر فرق دارد؛ همیشه قیمت هر متر را محاسبه کنید.
برای مقایسه‌ی درست، قیمت هر متر چند کابل هم‌سایز و هم‌استاندارد را کنار هم بگذارید و تاریخ لیست قیمت را بررسی کنید. لیست قدیمی در بازار نوسان‌دار ممکن است کاملاً گمراه‌کننده باشد.
کابل سولار هدایت، لاله‌زار و سایر برندها
بسیاری از خریداران با عبارت‌هایی مثل «کابل سولار هدایت» یا «کابل سولار لاله‌زار» جست‌وجو می‌کنند. اولی نام یک برند تولیدی و دومی نام بازار معروف لوازم برقی تهران است. معیارهای زیر برای هر برند و هر فروشنده‌ای صادق است:
- روی کابل چه نوشته؟ نام سازنده، نمره، استاندارد و ولتاژ باید روی روکش مشخص باشد.
- برگه‌ی فنی و گواهی: از فروشنده برگه‌ی فنی همان محصول را بخواهید، نه یک کاتالوگ کلی.
- مقطع برش‌خورده: اگر نمونه‌ای دارید، هادی باید رنگ مس بدهد. رنگ نقره‌ای در مرکز هادی نشانه‌ی احتمالی CCA است.
- وزن رول: وزن رول ۱۰۰ متری را با محاسبه‌ی مس مقایسه کنید.
- فاکتور و گارانتی: خرید بدون فاکتور، پیگیری مشکل را غیرممکن می‌کند.
- خرید حضوری یا آنلاین: در بازار حضوری می‌توانید نمونه را ببینید و لمس کنید؛ در خرید آنلاین باید برگه‌ی فنی و اعتبار فروشگاه را بررسی کنید.
راهنمای خرید کابل سولار
- ابتدا طول مسیر و جریان رشته را مشخص کنید و با فرمول بالا سایز (نمره) مناسب را بسنجید.
- فقط کابل دارای نشان EN 50618 یا H1Z2Z2-K روی روکش را بخرید.
- رنگ قرمز و مشکی را برای قطب مثبت و منفی جداگانه تهیه کنید تا اتصال اشتباه پیش نیاید.
- کانکتور MC4 را هم‌سایز و هم‌برند کابل بخرید و با ابزار پرس مخصوص اتصال دهید.
- ۵ تا ۱۰ درصد بیشتر از طول محاسبه‌شده بخرید تا برای خم‌ها و اشتباه برش جا داشته باشید.
- فاکتور رسمی و برگه‌ی فنی را نگه دارید.
اشتباهات رایج در نصب
- استفاده از کابل معمولی در سمت DC: زیر آفتاب روکش ترک می‌خورد و ریسک جرقه بالا می‌رود.
- پرس نامناسب کانکتور: اتصال شل در جریان DC گرم می‌شود و می‌تواند باعث جرقه‌ی پایدار شود. ابزار مخصوص MC4 لازم است.
- خم تند کابل: سازندگان شعاع خم حداقل را حدود ۵ برابر قطر کابل (برای نصب ثابت) اعلام می‌کنند.
- رها کردن کابل روی لبه‌های تیز یا سطح داغ: از کانال و بست مقاوم در برابر UV استفاده کنید.
- انتخاب سایز فقط با نگاه به قیمت: سایز کوچک‌تر در مسیر بلند یعنی افت توان دائمی.
- اتصال‌های آزاد و در معرض رطوبت: کانکتورها باید کاملاً جا بیفتند و درزگیر باشند.
سؤالات متداول
کابل سولار چیست و چه کاربردی دارد؟
کابل سولار نمره ۶ یعنی چه؟
استاندارد کابل سولار چیست؟
قیمت کابل سولار چقدر است؟
آیا کابل سولار هدایت و کابل سولار لاله‌زار کیفیت یکسان دارند؟
می‌توانم از کابل برق معمولی برای پنل خورشیدی استفاده کنم؟
کابل سولار نمره ۴ بهتر است یا ۶؟
جمع‌بندی
کابل سولار قلب سیستم خورشیدی است و انتخاب درست آن به ایمنی و بازدهی کل پروژه مربوط می‌شود. استاندارد EN 50618 را روی خود کابل بررسی کنید، سایز را با طول مسیر و جریان بسنجید (در بیشتر پروژه‌ها نمره ۶)، به‌جای عدد خام قیمت هر متر و وزن مس را مقایسه کنید و از هر برندی که خرید می‌کنید برگه‌ی فنی بخواهید.
