کابل کواکسیال مدل 75 اهم ری افشان
جدول مشخصات فنی
بررسی تخصصی محصول
همه چیز درباره کابل کواکسیال مدل 75 اهم ری افشان
اگر به دنبال کابلی هستید که سیگنال‌های تصویری و صوتی را بدون افت کیفیت و نویز منتقل کند، کابل کواکسیال 75 اهم ری افشان یکی از بهترین گزینه‌های موجود در بازار ایران است. این کابل با ساختار افشان و هادی مسی، انعطاف‌پذیری بالایی دارد و برای نصب در مسیرهای پیچ‌دار و زوایای تند، ایده‌آل است. در ادامه به بررسی دقیق مشخصات، کاربردها و قیمت کابل کواکسیال 75 اهم می‌پردازیم.

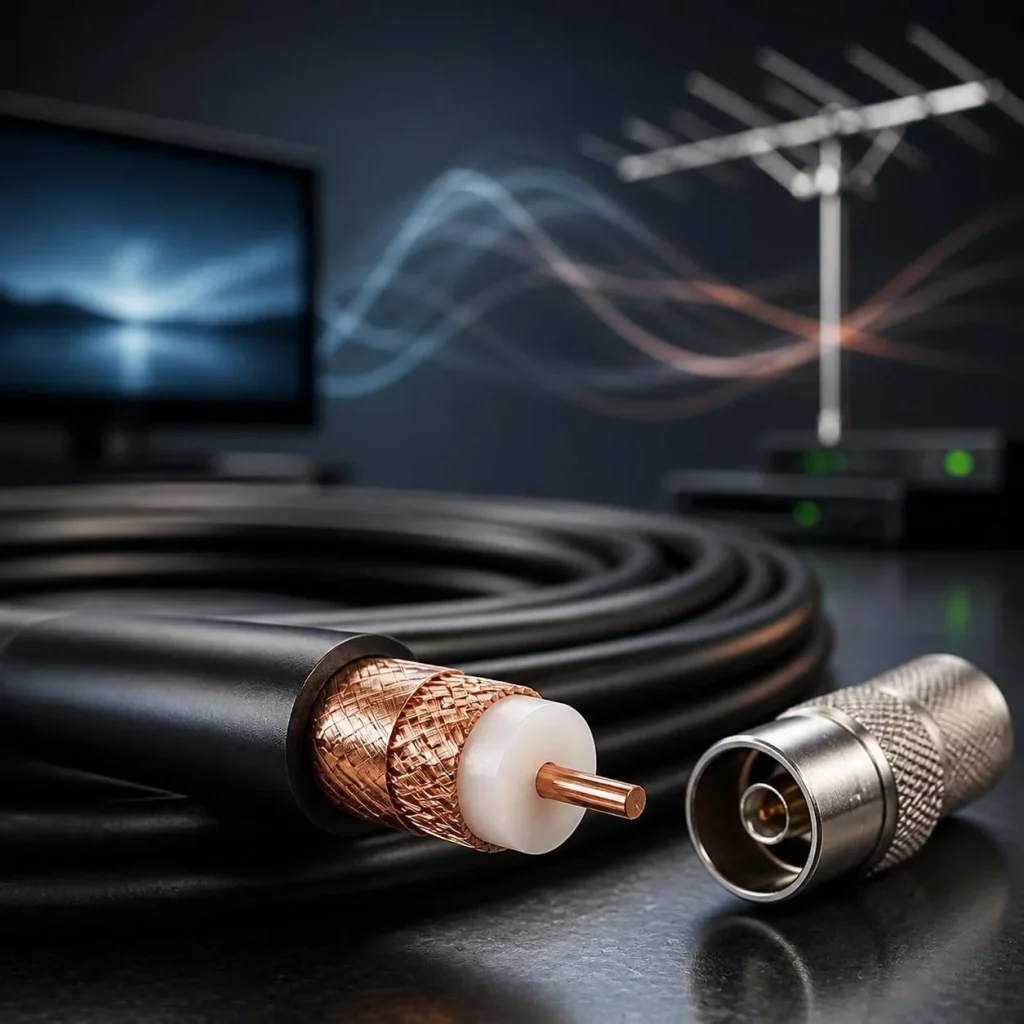

معرفی کابل کواکسیال 75 اهم ری افشان
کابل کواکسیال (Coaxial Cable) یکی از پرکاربردترین انواع کابل‌های انتقال سیگنال در سیستم‌های مخابراتی، آنتن‌دهی تلویزیونی، دوربین‌های مداربسته و شبکه‌های اینترنت است. مدل 75 اهم ری افشان به دلیل امپدانس استاندارد 75 اهمی، دقیقاً برای انتقال سیگنال‌های فرکانس بالا (RF) طراحی شده است. عبارت «ری افشان» به ساختار هادی این کابل اشاره دارد؛ یعنی هادی داخلی از رشته‌های نازک مسی بافته شده تشکیل شده که در مقایسه با هادی‌های مفتولی صلب، انعطاف‌پذیری بسیار بیشتری دارد. این ویژگی به ویژه در نصب‌های داخلی ساختمان، عبور از داکت‌های تنگ و مسیرهای دارای خم زیاد، اهمیت ویژه‌ای پیدا می‌کند.ساختار لایه‌ای کابل کواکسیال
برای درک بهتر عملکرد این کابل، باید ساختار چندلایه آن را بشناسیم. هر لایه وظیفه خاصی دارد و در کنار هم، یکپارچگی سیگنال را تضمین می‌کنند:معمولاً از مس خالص یا روکش‌دار با قطر مشخص (مانند 0.5 یا 0.6 میلی‌متر) ساخته می‌شود و وظیفه انتقال سیگنال اصلی را بر عهده دارد.
از جنس پلی‌اتیلن یا فوم پلی‌اتیلن است و فاصله ثابتی بین هادی و شیلد ایجاد می‌کند تا امپدانس 75 اهم حفظ شود.
بافته‌ای از رشته‌های مسی قلع‌اندود که هم به عنوان هادی برگشت عمل می‌کند و هم از ورود نویزهای خارجی جلوگیری می‌نماید.
از PVC یا LSZH (کم‌دود و بدون هالوژن) ساخته می‌شود و کابل را در برابر رطوبت، سایش و اشعه UV محافظت می‌کند.
کاربردهای اصلی کابل 75 اهم ری افشان
این کابل به دلیل ویژگی‌های فنی منحصربه‌فرد، در طیف وسیعی از پروژه‌های مخابراتی و تصویری مورد استفاده قرار می‌گیرد. مهم‌ترین کاربردهای آن عبارت‌اند از:- 📺 سیستم‌های آنتن مرکزی (MATV): توزیع سیگنال تلویزیون آنالوگ و دیجیتال در ساختمان‌های مسکونی و تجاری.
- 📹 دوربین‌های مداربسته آنالوگ (CCTV): انتقال تصویر از دوربین به DVR در فواصل تا چند صد متر.
- 📡 گیرنده‌های ماهواره‌ای: اتصال دیش به رسیور با کمترین افت سیگنال.
- 📻 تجهیزات مخابراتی RF: استفاده در بی‌سیم‌ها، فرستنده‌ها و آنتن‌های رادیویی.
- 🔌 تجهیزات صوتی و تصویری حرفه‌ای: اتصال استودیوها، آمپلی‌فایرها و میکسرهای صوتی.
چرا ساختار افشان؟ مزایای کلیدی
انتخاب بین کابل مفتولی (Solid) و افشان (Stranded) یکی از تصمیم‌های مهم هنگام خرید است. مدل ری افشان به دلایل زیر در بسیاری از پروژه‌های داخلی ترجیح داده می‌شود:انعطاف‌پذیری بالا
به راحتی خم می‌شود و در مسیرهای پیچ‌دار بدون آسیب دیدن، نصب می‌گردد.
مقاومت در برابر خستگی
در صورت حرکت یا لرزش، هادی افشان کمتر از مفتول دچار شکستگی می‌شود.
نصب آسان‌تر
اتصال به سوکت‌های BNC و F با افشان راحت‌تر است و نیاز به فشار کمتری دارد.
مناسب داکت و لوله
عبور از لوله‌های خرطومی و داکت‌های باریک با این کابل بسیار ساده‌تر است.

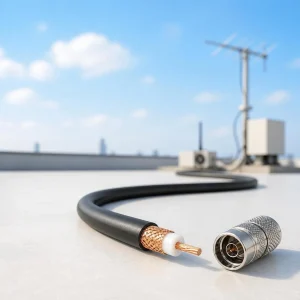

تفاوت کابل 75 اهم با 50 اهم
یکی از سوالات رایج خریداران، تفاوت بین کابل‌های 75 اهم و 50 اهم است. این دو کابل از نظر ظاهری شبیه‌اند اما کاربردهای کاملاً متفاوتی دارند:| ویژگی | کابل 75 اهم | کابل 50 اهم |
|---|---|---|
| کاربرد | ویدئو، TV، RF | دیتا، شبکه، بی‌سیم |
| تلفات در فرکانس بالا | کمینه | متوسط |
| توان تحمل‌پذیری | پایین‌تر | بالاتر |
| سوکت رایج | BNC، F-type | N-type، SMA |
⚠️ نکته مهم: هرگز کابل 75 اهم را به تجهیزات 50 اهمی متصل نکنید. عدم تطابق امپدانس باعث انعکاس سیگنال، ایجاد نویز و افت شدید کیفیت می‌شود.
نکات کلیدی در نصب و نگهداری
برای بهره‌مندی از حداکثر عملکرد کابل کواکسیال 75 اهم ری افشان، رعایت نکات زیر الزامی است:- حداقل شعاع خم: کابل را بیش از حد خم نکنید. معمولاً شعاع خم نباید کمتر از 6 تا 10 برابر قطر خارجی کابل باشد.
- فاصله از کابل برق: کابل کواکسیال را حداقل 20 سانتی‌متر از کابل‌های برق فشار قوی دور نگه دارید تا از القای نویز جلوگیری شود.
- استفاده از سوکت استاندارد: سوکت BNC یا F باید دقیقاً با قطر کابل مطابقت داشته باشد و اتصال شیلد به طور کامل برقرار شود.
- محافظت در برابر رطوبت: در نصب‌های خارجی، از کابل با روکش UV-resistant و مشکی رنگ استفاده کنید و اتصالات را با چسب خودجوش آب‌بندی نمایید.
- عدم کشش بیش از حد: هنگام کشیدن کابل در لوله، نیروی کشش نباید از حد مجاز (معمولاً 50 تا 100 نیوتن) بیشتر شود.
- بازرسی دوره‌ای: در سیستم‌های CCTV، هر 6 ماه یک‌بار اتصالات و روکش کابل را از نظر آسیب بررسی کنید.
عوامل مؤثر بر قیمت کابل کواکسیال 75 اهم
قیمت کابل کواکسیال 75 اهم به عوامل متعددی بستگی دارد و نمی‌توان یک رقم ثابت برای آن اعلام کرد. مهم‌ترین این عوامل عبارت‌اند از:سوالات متداول
در سیستم‌های CCTV آنالوگ، تا حدود 200 تا 300 متر بدون نیاز به تقویت‌کننده، تصویر با کیفیت قابل قبول منتقل می‌شود. برای فواصل بیشتر، باید از تقویت‌کننده Active استفاده کرد.
خیر. کابل کواکسیال 75 اهم برای انتقال سیگنال RF طراحی شده و برای شبکه‌های اترنت (مانند Cat6) مناسب نیست. برای اینترنت از کابل‌های شبکه_twisted pair_ استفاده کنید.
در شرایط نصب صحیح و دور از عوامل مخرب (رطوبت شدید، حرارت بالا، نور مستقیم خورشید)، عمر مفید کابل کواکسیال باکیفیت بین 15 تا 25 سال است.
جمع‌بندی و راهنمای خرید
کابل کواکسیال 75 اهم ری افشان با ترکیبی از انعطاف‌پذیری، کیفیت انتقال سیگنال و قیمت مناسب، یکی از انتخاب‌های هوشمندانه برای پروژه‌های آنتن‌دهی، دوربین مداربسته و سیستم‌های RF به شمار می‌رود. ساختار افشان آن، نصب را در مسیرهای پیچیده ساده می‌کند و امپدانس 75 اهمی آن، تضمین‌کننده انتقال سیگنال با حداقل اعوجاج است. هنگام خرید، حتماً به جنس هادی (ترجیحاً مس خالص)، تراکم بافت شیلد و نوع روکش توجه کنید. برای دریافت بهترین قیمت کابل کواکسیال 75 اهم و مشاوره تخصصی در انتخاب مدل مناسب پروژه خود، با کارشناسان ما تماس بگیرید.برای استعلام قیمت روز، مشاوره رایگان و ثبت سفارش سیم و کابل برق عمده یا خرده، همین حالا اقدام کنید.
مشخصات فنی
تمام جزئیات فنی محصول
| کشور سازنده | ایران - شرکت ری افشان |
راهنمای استفاده
بهترین روش‌های نصب و نگهداری
نصب صحیح کابل
برای نصب این کابل حتماً از تجهیزات و اتصالات استاندارد استفاده کنید. قبل از نصب، مسیر عبور کابل را از وجود اشیاء تیز و برنده پاکسازی نمایید.
شرایط محیطی
دمای محیط باید در محدوده مشخص شده باشد
حداقل شعاع خمش
حداقل ۶ برابر قطر خارجی کابل
حفاظت
از محافظ در مسیرهای عبور خودرو استفاده کنید
اتصالات
استفاده از کابلشو و سرکابل استاندارد
