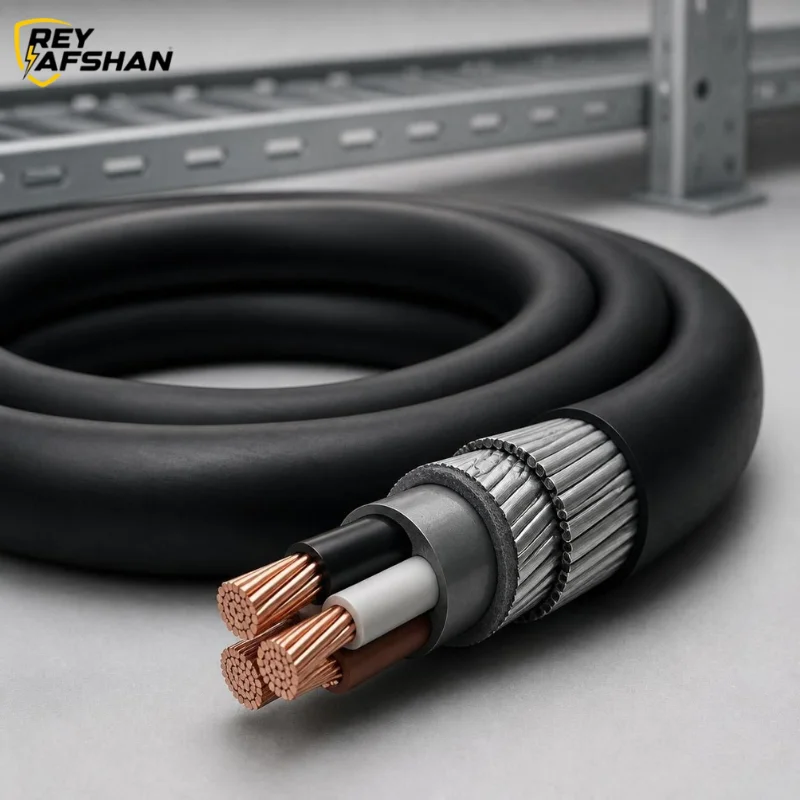

کابل قدرت N2XBY [بررسی ساختار، مشخصات فنی و کاربرد]
در میان خانواده کابل‌های قدرت زمینی، کابل N2XBY جایگاه ویژه‌ای دارد. این کابل با ترکیب هادی مسی، عایق XLPE و روکش دوگانه PVC، تعادلی ایده‌آل میان مقاومت مکانیکی، پایداری حرارتی و قیمت مناسب برقرار کرده…
بررسی تخصصی محصول
همه چیز درباره کابل قدرت N2XBY [بررسی ساختار، مشخصات فنی و کاربرد]
در میان خانواده کابل‌های قدرت زمینی، کابل N2XBY جایگاه ویژه‌ای دارد. این کابل با ترکیب هادی مسی، عایق XLPE و روکش دوگانه PVC، تعادلی ایده‌آل میان مقاومت مکانیکی، پایداری حرارتی و قیمت مناسب برقرار کرده است. اگر در حال طراحی شبکه توزیع برق، تغذیه پست‌های_transformer_، یا کابل‌کشی صنعتی در زمین هستید، شناخت دقیق این محصول برای شما ضروری است. در این مقاله، از رمزگشایی نام‌گذاری تا جزئیات نصب، همه آنچه یک مهندس یا خریدار باید بداند را مرور می‌کنیم.
تأمین کابل N2XBY با بهترین قیمت بازار
ارائه تمامی سایزها از ۱۶ تا ۳۰۰ میلی‌متر مربع با گواهی تست کارخانه، ضمانت اصالت و ارسال فوری به سراسر کشور.
رمزگشایی نام‌گذاری N2XBY
نام کابل‌های قدرت بر اساس استاندارد VDE آلمان، از حروف و اعدادی تشکیل شده که هر کدام نشان‌دهنده یک ویژگی ساختاری است. با دانستن این کد، می‌توانید بدون دیدن کابل، ساختار آن را تشخیص دهید:ساختار لایه‌ای کابل از درون به بیرون
کابل N2XBY از چهار لایه اصلی تشکیل شده که هر کدام نقش مشخصی در عملکرد نهایی کابل دارند:هادی مسی کلاس ۲ (افشان)
رشته‌های مس آنیل‌شده با کلاس ۲ (نیمه افشان) که انعطاف‌پذیری مناسبی برای کابل‌کشی ایجاد می‌کنند. در برخی موارد برای سطح مقطع‌های بالا از کلاس ۱ (جامد) استفاده می‌شود.
عایق XLPE (پلی‌اتیلن کراس‌لینک شده)
مهم‌ترین لایه عایقی که با فرآیند کراس‌لینک، مقاومت حرارتی تا ۹۰ درجه سانتی‌گراد در حالت دائم و ۲۵۰ درجه در حالت اتصال کوتاه کوتاه‌مدت را فراهم می‌کند. این عایق در برابر رطوبت و مواد شیمیایی نیز پایدار است.
روکش داخلی (Bedding) از جنس PVC
این لایه که حرف B در نام کابل به آن اشاره دارد، فضای بین رشته‌ها را پر کرده و بستری یکنواخت برای روکش نهایی فراهم می‌کند. همچنین به عنوان سدی در برابر نفوذ رطوبت عمل می‌کند.
روکش خارجی PVC (Type 2)
لایه نهایی محافظ که در برابر سایش، نور خورشید، رطوبت خاک و برخی مواد شیمیایی مقاوم است. رنگ این روکش معمولاً مشکی است تا در برابر اشعه UV پایدار بماند.
جدول مشخصات فنی کلیدی
🎯 کاربردهای اصلی کابل N2XBY
این کابل به دلیل ویژگی‌های منحصربه‌فردی که دارد، در طیف وسیعی از پروژه‌های صنعتی و زیرساختی استفاده می‌شود:تغذیه صنایع سنگین
انتقال برق از پست‌های توزیع به کارخانه‌ها، کارگاه‌های تولیدی و واحدهای صنعتی بزرگ.
شبکه‌های توزیع شهری
کابل‌کشی زمینی در معابر، شهرک‌های صنعتی و مناطق مسکونی برای تغذیه پست‌های برق.
پروژه‌های ساختمانی بزرگ
ورودی برق اصلی برج‌ها، مجتمع‌های تجاری و بیمارستان‌ها از شبکه توزیع.
اتصال ترانسفورماتورها
کابل‌های اتصال بین ترانسفورماتور و تابلوهای توزیع فشار ضعیف در پست‌های زمینی.
زیرساخت‌های حمل‌ونقل
تغذیه برق ایستگاه‌های مترو، راه‌آهن و فرودگاه‌ها.
تأسیسات آب و فاضلاب
تغذیه پمپ‌خانه‌ها و تصفیه‌خانه‌ها در محیط‌های مرطوب.
مقایسه N2XBY با کابل‌های مشابه
در بازار، کابل‌های مشابهی مانند NYY، N2XY و N2XSEY وجود دارند. شناخت تفاوت‌ها به انتخاب درست کمک می‌کند:شرایط و اصول نصب
نصب صحیح کابل N2XBY برای تضمین عمر طولانی آن حیاتی است. این نکات را جدی بگیرید:🔹 عمق دفن مناسب
در معابر عمومی، حداقل عمق دفن ۸۰ سانتی‌متر و در پیاده‌روها ۶۰ سانتی‌متر توصیه می‌شود. در زیر خیابان‌های پرتردد، عمق ۱۰۰ سانتی‌متر الزامی است.
🔹 بستر ماسه‌ای
کابل باید روی بستر ماسه نرم (بدون سنگ و اجسام تیز) قرار گیرد و روی آن نیز با ماسه پوشانده شود تا از آسیب مکانیکی جلوگیری شود.
🔹 نوار هشدار دهنده
در فاصله ۳۰ سانتی‌متری بالای کابل، نوار هشدار زرد رنگ با عبارت “خطر کابل برق” نصب شود تا در حفاری‌های بعدی از آسیب جلوگیری گردد.
🔹 رعایت شعاع خمش
در تمام زوایا و خم‌ها، شعاع خمش نباید کمتر از ۱۲ برابر قطر خارجی کابل باشد. نقض این موضوع باعث آسیب به عایق XLPE می‌شود.
🔹 دمای نصب
در دمای زیر ۵ درجه سانتی‌گراد، روکش PVC شکننده می‌شود. در این شرایط، کابل باید پیش از نصب گرم شود یا نصب به تعویق بیفتد.
هرگز کابل N2XBY را در مسیرهایی که احتمال کشش مکانیکی مداوم وجود دارد (مانند آویزان کردن یا نصب روی سیم‌بکسل) استفاده نکنید. این کابل فاقد المان تحمل‌کننده کشش است و برای دفن در خاک یا نصب در سینی کابل طراحی شده است.
✅ مزایا و محدودیت‌ها
💎 مزایا
- مقاومت حرارتی بالا (۹۰ درجه دائمی)
- توان عبوری بیشتر نسبت به کابل‌های PVC
- عمر مفید طولانی (بیش از ۳۰ سال)
- مقاومت عالی در برابر رطوبت و مواد شیمیایی
- مناسب برای دفن مستقیم در خاک
- مقاومت در برابر ترک‌خوردگی تنش محیطی
⚡ محدودیت‌ها
- قیمت بالاتر نسبت به کابل‌های NYY
- عدم تحمل کشش مکانیکی
- شعاع خمش بزرگ‌تر
- وزن بیشتر به دلیل روکش دوگانه
- نامناسب برای نصب در فضای باز بدون محافظ
آمار و ارقام کلیدی
سوالات متداول
بله، به دلیل وجود روکش داخلی B و عایق XLPE، این کابل برای غوطه‌وری طولانی‌مدت در آب مناسب است. اما برای کاربردهای زیردریایی تخصصی، کابل‌های مخصوص با زره فولادی توصیه می‌شود.
حرف S در N2XSEY نشان‌دهنده وجود شیلد مسی (Screen) است. این کابل برای کاربردهایی که نیاز به محافظت در برابر تداخل الکترومغناطیسی دارند استفاده می‌شود. N2XBY فاقد شیلد است.
بله، علاوه بر دفن در خاک، N2XBY برای نصب در سینی کابل، روی نردبان کابل و در لوله‌های زیرزمینی نیز کاملاً مناسب است.
روکش خارجی PVC مشکی تا حدی در برابر UV مقاوم است، اما برای نصب دائم در فضای باز و زیر نور مستقیم خورشید، استفاده از کابل‌های با روکش مخصوص UV یا محافظت مکانیکی توصیه می‌شود.
جمع‌بندی نهایی
کابل قدرت N2XBY با ترکیب هوشمندانه عایق XLPE و روکش دوگانه PVC، یکی از مطمئن‌ترین گزینه‌ها برای انتقال برق در پروژه‌های زمینی است. مقاومت حرارتی بالا، توان عبوری بیشتر، عمر طولانی و محافظت مضاعف در برابر رطوبت، این کابل را به انتخابی ایده‌آل برای صنایع، شبکه‌های توزیع و پروژه‌های زیرساختی تبدیل کرده است. اگرچه قیمت این کابل افشان نسبت به مدل‌های PVC بالاتر است، اما با در نظر گرفتن عمر مفید طولانی و کاهش هزینه‌های نگهداری، سرمایه‌گذاری اقتصادی و منطقی محسوب می‌شود. همواره از تولیدکنندگان معتبر خرید کنید و گواهی‌های تست کارخانه را بررسی نمایید.تمامی سایزهای کابل N2XBY از ۱۶ تا ۳۰۰ میلی‌متر مربع با بهترین قیمت، گواهی تست معتبر و ارسال سریع در دسترس است. برای دریافت مشاوره و ثبت سفارش با کارشناسان ما تماس بگیرید.
مشخصات فنی
تمام جزئیات فنی محصول
| کشور سازنده | ایران - شرکت ری افشان |
راهنمای استفاده
بهترین روش‌های نصب و نگهداری
نصب صحیح کابل
برای نصب این کابل حتماً از تجهیزات و اتصالات استاندارد استفاده کنید. قبل از نصب، مسیر عبور کابل را از وجود اشیاء تیز و برنده پاکسازی نمایید.
شرایط محیطی
دمای محیط باید در محدوده مشخص شده باشد
حداقل شعاع خمش
حداقل ۶ برابر قطر خارجی کابل
حفاظت
از محافظ در مسیرهای عبور خودرو استفاده کنید
اتصالات
استفاده از کابلشو و سرکابل استاندارد
