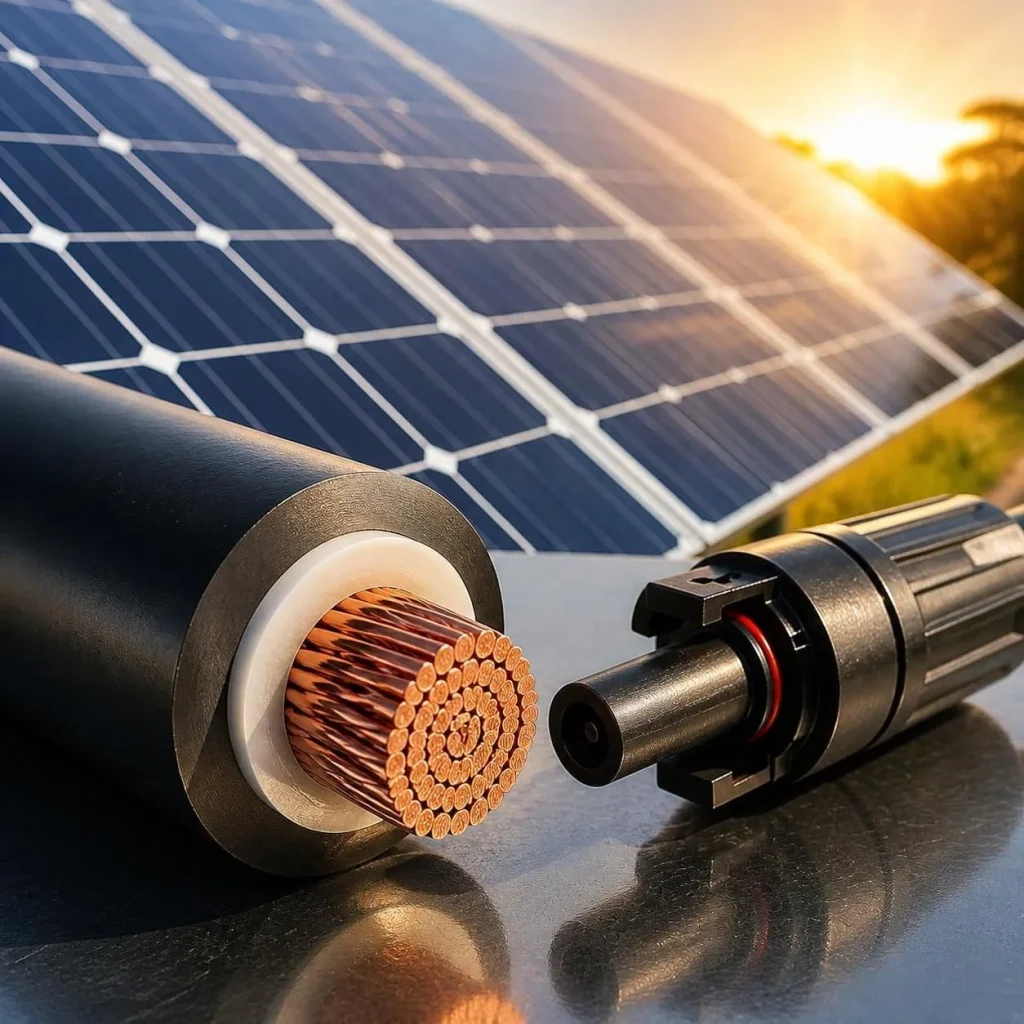

کابل سولار و خورشیدی نمره 6
| مشخصه فنی | مقدار / توضیحات |
|---|---|
| نام محصول | کابل سولار (خورشیدی) تک رشته نمره 6 |
| سطح مقطع نامی | 6 میلی‌متر مربع |
| تعداد رشته‌ها | 1 رشته (تک کور) |
| جنس هادی | مس آنیل شده قلع‌اندود (Tinned Copper) - کلاس 5 (افشان) |
| جنس عایق | XLPE (پلی‌اتیلن کراس‌لینک شده) / HFFR |
| جنس روکش | XLPE / HFFR (مقاوم در برابر اشعه UV و شرایط سخت جوی) |
| ولتاژ نامی (DC) | 1500V DC (استاندارد روز) / 1000V DC |
| ولتاژ نامی (AC) | 1000V AC |
| ولتاژ تست | 6.5 کیلوولت DC (یا 10 کیلوولت بسته به نوع استاندارد) |
| محدوده دمای کاری | 40- تا 90+ درجه سانتی‌گراد |
| حداکثر دمای مجاز هادی | 120+ درجه سانتی‌گراد (در حالت اتصال کوتاه تا 250 درجه برای 5 ثانیه) |
| مقاومت در برابر اشعه UV | دارد (کاملاً مقاوم در برابر نور خورشید و نصب در فضای باز) |
| بدون هالوژن (Halogen Free) | دارد (استاندارد IEC 60754) |
| انتشار دود و گازهای سمی | بسیار کم (LSZH - استاندارد IEC 61034) |
| مقاوم در برابر شعله | دارد (استاندارد IEC 60332) |
| مقاوم در برابر اوزون و آب‌وهوا | دارد |
| استاندارد مرجع | EN 50618 / TUV 2PfG 1169 / IEC 62930 |
| قطر خارجی تقریبی | 5.8 تا 6.5 میلی‌متر |
| وزن تقریبی | 75 تا 85 کیلوگرم در کیلومتر |
| ظرفیت جریان‌دهی (در هوا) | حدود 70 تا 80 آمپر (بسته به شرایط نصب، دمای محیط و نحوه چیدمان) |
| کاربرد | اتصال پنل‌های خورشیدی، سیستم‌های فتوولتائیک، اتصالات DC در فضای باز و نیروگاه‌های خورشیدی |
بررسی تخصصی محصول
همه چیز درباره کابل سولار و خورشیدی نمره 6
در دنیای سیستم‌های خورشیدی، انتخاب سطح مقطع مناسب کابل، مرز بین یک سیستم بهینه و یک سیستم با اتلاف انرژی است. کابل سولار نمره 6 با ظرفیت جریان 75 آمپر، نقطه تعادل ایده‌آل بین عملکرد و هزینه را برای سیستم‌های 10 تا 20 کیلووات فراهم می‌کند. این کابل نه تنها افت ولتاژ را به حداقل می‌رساند، بلکه امکان استفاده از مسیرهای طولانی‌تر بدون نیاز به ارتقای سطح مقطع را فراهم می‌سازد.
💡 نکته طلایی مهندسی
قانون 80/20 در انتخاب کابل: در 80% پروژه‌های خورشیدی تجاری و صنعتی کوچک، کابل نمره 6 بهترین انتخاب است. این کابل تعادل بی‌نظیری بین ظرفیت جریان، افت ولتاژ و هزینه ارائه می‌دهد. تنها در 20% موارد که مسیر بسیار طولانی است یا سیستم بسیار بزرگ است، نیاز به نمره 10 خواهید داشت.
آناتومی کابل نمره 6: لایه به لایه
🥇 هادی مسی افشان کلاس 5
ساختار: 84 رشته مس آنیل شده با قطر 0.30mm ویژگی: خلوص 99.99%، مقاومت الکتریکی حداکثر 3.30 Ω/km در 20°C مزیت: انعطاف‌پذیری عالی برای نصب در زوایای تند، هدایت جریان بهینه
🥈 عایق XLPO کراس‌لینک شده
ضخامت: 0.9mm عایق داخلی مقاومت عایقی: حداقل 100 MΩ.km تحمل دمایی: -40°C تا +120°C (کوتاه مدت تا +250°C) مزیت: مقاومت عالی در برابر حرارت، ازن و مواد شیمیایی
🥉 غلاف خارجی XLPO مقاوم UV
ضخامت: 0.9mm غلاف خارجی مقاومت UV: تست 1200 ساعت بدون ترک (بالاتر از استاندارد) مقاومت ازن: کلاس A مطابق IEC 60811 رنگ: مشکی (منفی) و قرمز (مثبت) با چاپ مشخصات هر 1 متر مزیت: محافظت کامل در برابر شرایط جوی سخت برای 25+ سال
محاسبه‌گر هوشمند: آیا نمره 6 برای شما مناسب است؟
🧮 فرمول محاسبه افت ولتاژ برای نمره 6
ΔV = (2 × L × I × ρ) / A ΔV% = (ΔV / Vnom) × 100
که در آن: L = طول مسیر (متر) I = جریان (آمپر) ρ = مقاومت ویژه مس = 0.0175 Ω·mm²/m A = سطح مقطع = 6 mm²📊 مثال‌های کاربردی:
جریان: 25A | مسیر: 40m افت ولتاژ: 4.67V (0.97%) ✅ عالی – زیر 2%
جریان: 37A | مسیر: 35m افت ولتاژ: 7.58V (1.58%) ✅ خوب – زیر 2%
جریان: 50A | مسیر: 30m افت ولتاژ: 8.75V (1.82%) ⚠️ مرزی – نزدیک 2%
افت ولتاژ مجاز: حداکثر 2% برای سیستم‌های DC و 3% برای سیستم‌های AC. اگر محاسبات شما بیش از این مقدار نشان می‌دهد، باید سطح مقطع را افزایش دهید.
کاربردهای تخصصی کابل نمره 6
صنایع و کارخانجات
- سیستم‌های 15-20 کیلووات
- تأمین برق خطوط تولید
- کاهش هزینه انرژی روزانه
- بازگشت سرمایه 4-5 ساله
ساختمان‌های تجاری
- مراکز خرید و پاساژها
- ساختمان‌های اداری بزرگ
- هتل‌ها و رستوران‌ها
- سیستم‌های 10-15 کیلووات
کشاورزی مدرن
- پمپ‌های آبیاری خورشیدی
- گلخانه‌های بزرگ
- سیستم‌های تهویه و سرمایش
- مسیرهای تا 40 متر
مراکز آموزشی
- مدارس و دانشگاه‌ها
- سیستم‌های آموزشی عملی
- کاهش هزینه‌های انرژی
- نمونه‌ای از انرژی پاک
مراکز درمانی
- بیمارستان‌ها و درمانگاه‌ها
- سیستم‌های پشتیبان برق
- تجهیزات پزشکی حساس
- پایداری و قابلیت اطمینان بالا
مخابرات و ارتباطات
- ایستگاه‌های BTS بزرگ
- دیتاسنترهای کوچک
- سیستم‌های مانیتورینگ
- تجهیزات دورافتاده
هشدارهای حیاتی در نصب کابل نمره 6
🚨 اشتباهات رایج که باید از آن‌ها اجتناب کنید
کانکتور MC4 باید متناسب با سطح مقطع کابل باشد. استفاده از کانکتور کوچکتر باعث اتصال ناقص، گرمایش و خطر آتش‌سوزی می‌شود.
شعاع خم حداقل باید 6 برابر قطر کابل (39mm) باشد. خم کردن شدید باعث آسیب به عایق و کاهش عمر کابل می‌شود.
کابل DC و AC باید حداقل 30cm فاصله داشته باشند یا از جداکننده فلزی استفاده شود. تداخل باعث نویز و کاهش راندمان می‌شود.
قبل از اتصال به اینورتر، حتماً تست مگاهم با ولتاژ 1000V انجام دهید. عایق باید حداقل 1 MΩ مقاومت داشته باشد.
مشخصات فنی
تمام جزئیات فنی محصول
| کشور سازنده | ایران - شرکت ری افشان |
راهنمای استفاده
بهترین روش‌های نصب و نگهداری
نصب صحیح کابل
برای نصب این کابل حتماً از تجهیزات و اتصالات استاندارد استفاده کنید. قبل از نصب، مسیر عبور کابل را از وجود اشیاء تیز و برنده پاکسازی نمایید.
شرایط محیطی
دمای محیط باید در محدوده مشخص شده باشد
حداقل شعاع خمش
حداقل ۶ برابر قطر خارجی کابل
حفاظت
از محافظ در مسیرهای عبور خودرو استفاده کنید
اتصالات
استفاده از کابلشو و سرکابل استاندارد
