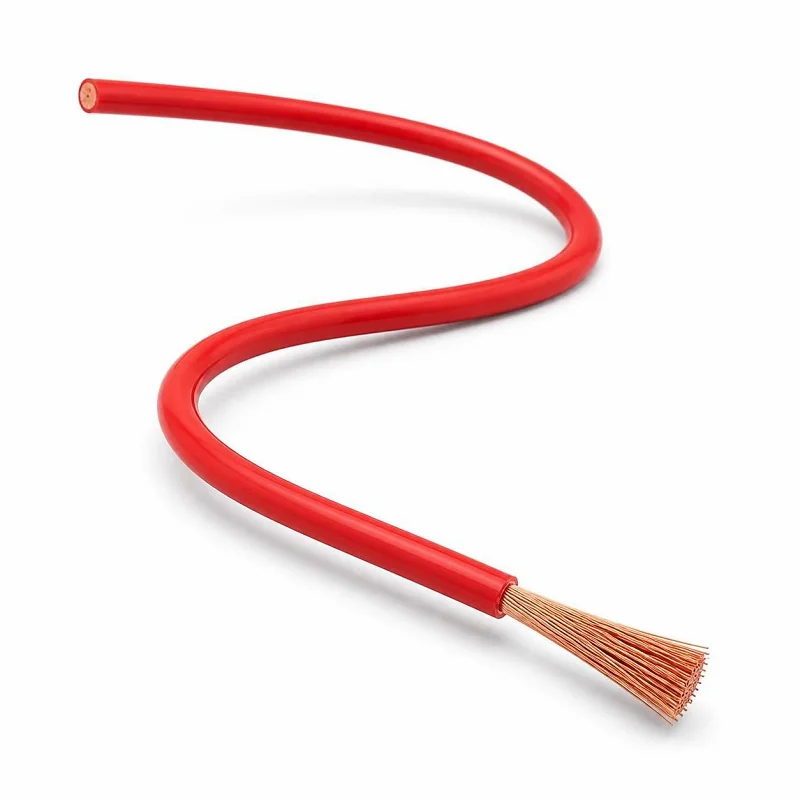

سيم مسي افشان nyaf 1.5 ميليمتر مربع

سیم مسی افشان NYAF سایز ۱.۵ میلی‌متر مربع یک هادی انعطاف‌پذیر تک‌رشته است که برای مدارهای کم‌مصرف و مسیرهای پرپیچ طراحی شده. این سیم از چند مفتول نازک مسی تشکیل شده که در کنار هم تابیده شده‌اند و یک عایق PVC روی آن‌ها را پوشانده است. همین ساختار رشته‌ای باعث می‌شود سیم در برابر خم شدن‌های پی‌درپی مقاوم باشد و نصب آن در لوله‌های باریک و داخل تابلو برق راحت‌تر انجام شود.

اگر به دنبال سیمی برای مدار روشنایی، کلیدها، پریزهای کم‌بار یا سیم‌کشی داخلی تجهیزات هستید، سایز ۱.۵ افشان معمولاً بهترین تعادل بین قیمت، ظرفیت جریان و سهولت اجرا را ارائه می‌دهد. در ادامه این صفحه مشخصات فنی دقیق، ظرفیت جریان، کاربردها، مقایسه با سایزهای دیگر، نکات خرید و مراحل نصب را بررسی می‌کنیم تا انتخاب شما بر پایه اطلاعات درست انجام شود.

چرا سیم ۱.۵ افشان برای مدارهای سبک انتخاب اول است؟

در سیم‌کشی ساختمان، هر مدار بار مشخصی دارد. مدار روشنایی معمولاً کم‌ترین بار را تحمل می‌کند و برای آن نیازی به سیم‌های ضخیم نیست. سیم ۱.۵ میلی‌متر مربع در این مدارها هم از نظر ظرفیت جریان کافی است و هم از نظر اقتصادی مقرون‌به‌صرفه. استفاده از سیم ضخیم‌تر در مدار روشنایی، هزینه اضافی بدون فایده واقعی ایجاد می‌کند و کشیدن سیم در لوله را نیز سخت‌تر می‌سازد.

نکته مهم دیگر انعطاف این سیم است. در تابلوهای برق و جعبه‌های کلید، فضای کمی وجود دارد و سیم باید چندین خم را پشت سر بگذارد. سیم افشان ۱.۵ به راحتی این خم‌ها را می‌پذیرد و در طول زمان ترک نمی‌خورد. به همین دلیل نصاب‌های حرفه‌ای برای اتصال کلیدهای مینیاتوری، چراغ‌های سیگنال و ترمینال‌های فرمان از این سایز استفاده می‌کنند.

تفاوت واقعی ۱.۵ و ۲.۵ در عمل

بسیاری تصور می‌کنند تفاوت این دو سایز فقط در عدد است، اما در عمل تفاوت در ظرفیت جریان و کاربرد ظاهر می‌شود. سیم ۱.۵ برای بارهای سبک و مدارهای روشنایی طراحی شده، در حالی که سیم ۲.۵ برای مدارهای پریز و بارهای متوسط مناسب‌تر است. اگر یک مدار روشنایی را با سیم ۲.۵ اجرا کنید، ایمنی بیشتر نمی‌شود، فقط هزینه و حجم کار بالا می‌رود. در مقابل، اگر مدار پریز را با سیم ۱.۵ اجرا کنید، ممکن است در بارهای سنگین سیم داغ شود و خطرآفرین باشد. انتخاب درست به کاربری مدار بستگی دارد، نه به توصیه عمومی.

ظرفیت جریان سیم ۱.۵ و انتخاب کلید مناسب

ظرفیت جریان سیم به شرایط نصب بستگی دارد. سیمی که در هوای آزاد قرار دارد، گرمای خود را بهتر دفع می‌کند. اما سیمی که داخل لوله و در کنار چند سیم دیگر مهار شده، حرارت را سخت‌تر بیرون می‌دهد و ظرفیت جریان مجاز آن کاهش می‌یابد. جدول زیر محدوده تقریبی جریان مجاز را برای شرایط رایج نشان می‌دهد.

برای مدار روشنایی، کلید مینیاتوری ۱۰ آمپر انتخاب متعارف و ایمن است. اگر روی این سیم کلید ۱۶ آمپر نصب کنید، در صورت اضافه‌بار ممکن است سیم قبل از کلید داغ شود و خطر ایجاد کند. قاعده حرفه‌ای این است که جریان نامی کلید همیشه کمی کمتر از ظرفیت واقعی سیم باشد تا کلید نقش محافظ واقعی را ایفا کند.

افت ولتاژ در مسیرهای طولانی

افت ولتاژ را دست‌کم نگیرید. در مدارهای روشنایی، افت ولتاژ زیاد باعث کم‌نور شدن لامپ‌ها و کاهش عمر درایورها می‌شود. برای سیم مسی ۱.۵، در مدار تک‌فاز معمولاً تا طول حدود ۲۰ تا ۲۵ متر افت ولتاژ قابل قبول است. اگر فاصله بیشتر شد، بهتر است سایز ۲.۵ را در نظر بگیرید یا مدار را به چند بخش تقسیم کنید. این تصمیم ساده از هزینه تعویض تجهیزات آسیب‌دیده بسیار کم‌تر خواهد بود.

کاربردهای اصلی در ساختمان و تابلو

سیم NYAF ۱.۵ در پروژه‌های متنوعی استفاده می‌شود. برخی از رایج‌ترین کاربردها عبارتند از:

در تابلو برق، این سیم معمولاً برای مدارهای فرمان و سیگنال استفاده می‌شود، نه برای مدارهای اصلی قدرت. مدارهای قدرت معمولاً جریان بالاتری دارند و به سایزهای بزرگ‌تر نیاز دارند. بنابراین قبل از انتخاب سیم، بار مدار را محاسبه کنید و سپس سایز مناسب را برگزینید.

مقایسه NYAF ۱.۵ با گزینه‌های مشابه

برای انتخاب دقیق‌تر، این سیم را با دو گزینه پرکاربرد دیگر مقایسه می‌کنیم. جدول زیر تفاوت‌ها را در یک نگاه نشان می‌دهد.

اگر مدار شما فقط روشنایی است، NYAF ۱.۵ بهترین انتخاب است. اگر مدار پریز عمومی دارید، ۲.۵ گزینه مطمئن‌تری است. سیم مفتولی ۱.۵ نیز از نظر ظرفیت جریان مشابه است، اما انعطاف کمتری دارد و برای مسیرهای پرپیچ مناسب نیست.

مراحل درست نصب و عایق‌برداری

نصب صحیح سیم به اندازه انتخاب سیم اهمیت دارد. یک سیم باکیفیت هم اگر اشتباه نصب شود، می‌تواند مشکل‌ساز شود. مراحل زیر را به ترتیب انجام دهید:

1. ابتدا برق مدار را قطع کنید و با تستر از بی‌برق بودن مطمئن شوید.
2. طول مورد نیاز سیم را اندازه بگیرید و با کمی اضافه‌اطمینان برش بزنید.
3. با استفاده از ابزار مناسب، عایق را به اندازه لازم جدا کنید و مراقب باشید به مفتول‌های مسی آسیب نرسد.
4. برای اتصال به ترمینال‌های پیچی، از سرسیم یا کابلشو استفاده کنید تا رشته‌ها باز نشوند.
5. سیم را به ترمینال وصل کنید و پیچ را با گشتاور مناسب محکم کنید، نه بیش از حد و نه شل.
6. پس از اتصال، مدار را تست کنید و جریان و ولتاژ را اندازه بگیرید.

شعاع خمش سیم را رعایت کنید. خم‌های تیز و شکسته به عایق فشار می‌آورد و در بلندمدت باعث ترک خوردگی می‌شود. حداقل شعاع خمش توصیه‌شده برای این سیم حدود چهار برابر قطر خارجی است، یعنی تقریباً ۱۴ میلی‌متر. همچنین سیم را با سیم‌های دیگر در یک لوله بیش از حد شلوغ نکنید. مجموع سطح مقطع سیم‌ها نباید از حدود ۴۰ درصد سطح مقطع داخلی لوله بیشتر شود تا دفع حرارت به‌درستی انجام شود.

سوالات متداول

جمع‌بندی

سیم مسی افشان NYAF سایز ۱.۵ میلی‌متر مربع یک انتخاب هوشمندانه برای مدارهای روشنایی و بارهای سبک است. انعطاف بالا، قیمت مناسب و نصب سریع، آن را به گزینه‌ای محبوب در سیم‌کشی ساختمان و تابلو برق تبدیل کرده است. تنها نکته‌ای که باید جدی بگیرید کیفیت محصول است. سیم اصل با سطح مقطع واقعی و عایق مرغوب، سال‌ها بدون مشکل کار می‌کند، در حالی که سیم تقلبی می‌تواند به سادگی به یک فاجعه تبدیل شود.

پیش از خرید، مشخصات جدول را با محصول تطبیق دهید، وزن رول را کنترل کنید و برای مدارهای حساس از کلید محافظ متناسب استفاده کنید. با رعایت همین چند نکته ساده، انتخاب شما هم از نظر فنی و هم از نظر اقتصادی درست خواهد بود.
