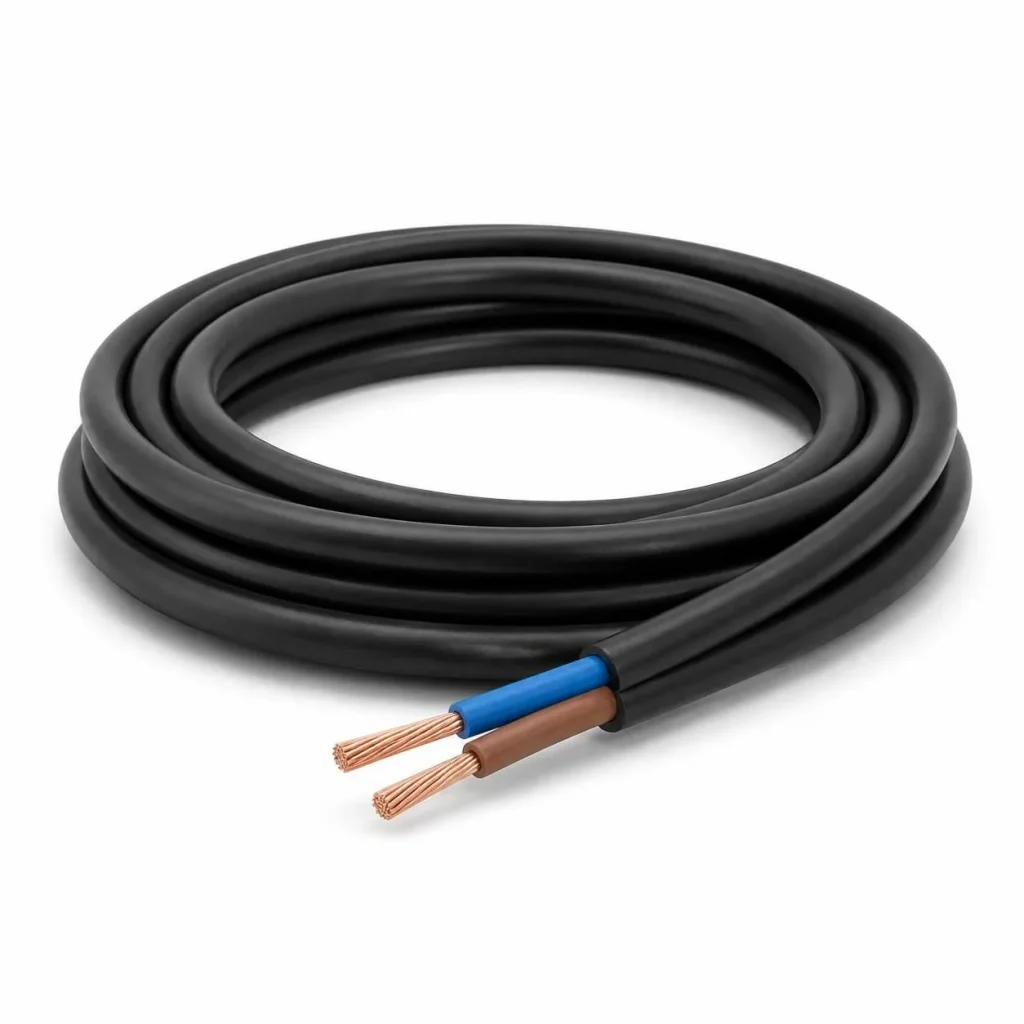

سیم برق افشان 2 در 0.35 شرکت ری‌افشان

یکی از باریک‌ترین اعضای خانواده سیم‌های افشان که جای خود را نه در مسیرهای پرتوان ساختمان، بلکه در مدارهای فرمان، انتقال سیگنال و اتصالات ظریف پیدا کرده است.

اگر تا حالا داخل یک تابلو برق فرمان را باز کرده باشید یا پشت یک دستگاه صنعتی کوچک را دیده باشید، احتمالاً با انبوهی از سیم‌های نازک و رنگارنگ روبه‌رو شده‌اید که در کنار هم قرار گرفته‌اند. بخش قابل توجهی از این سیم‌ها از نوع افشان با سطح مقطع کمتر از یک میلی‌متر مربع هستند و سیم برق افشان ۲ در ۰.۳۵ یکی از پرکاربردترین نمونه‌ها در همین دسته است. این سیم برای عبور جریان‌های سنگین طراحی نشده، اما در عوض کاری را انجام می‌دهد که سیم‌های ضخیم از عهده آن برنمی‌آیند، یعنی عبور روان از فضاهای تنگ، خم شدن‌های متعدد و اتصال به ترمینال‌های ریز.

منظور از ۲ در ۰.۳۵ چیست

این عدد و حرف که روی بسته‌بندی سیم نوشته می‌شود، در واقع شناسنامه کوتاه محصول است. عدد اول تعداد رشته‌های مستقل داخل سیم را نشان می‌دهد که در اینجا دو رشته است، و عدد دوم سطح مقطع هر رشته بر حسب میلی‌متر مربع است. یعنی شما با دو هادی جداگانه روبه‌رو هستید که هر کدام ۰.۳۵ میلی‌متر مربع مقطع دارند و معمولاً با دو رنگ متفاوت از هم تفکیک می‌شوند.

نکته مهم‌تر از عدد سطح مقطع، ساختار داخلی هادی است. در سیم افشان، به جای یک مفتول توپر، ده‌ها رشته نازک مسی در کنار هم تابیده شده‌اند. به این نوع ساختار در استانداردهای فنی کلاس ۵ می‌گویند. نتیجه این ساختار، انعطاف‌پذیری بالاست، به این معنا که سیم می‌تواند بدون آسیب دیدن از مسیرهای پرپیچ و خم عبور کند و بارها خم و راست شود. همین ویژگی است که سیم برق افشان ۲ در ۰.۳۵ را از سیم مفتولی با همان سطح مقطع کاملاً متمایز می‌کند.

بسیاری از افراد سطح مقطع کوچک را با کیفیت پایین اشتباه می‌گیرند، در حالی که این دو موضوع هیچ ارتباطی به هم ندارند. یک سیم ۰.۳۵ افشان با هادی مسی خالص و عایق مرغوب، محصولی کاملاً استاندارد و مهندسی‌شده است که فقط برای محدوده مشخصی از کاربردها طراحی شده است. تشخیص درست این محدوده، همان چیزی است که تفاوت میان یک اجرای تمیز و یک اتصال پرخطر را می‌سازد.

کجا باید از این سیم استفاده کرد

بهترین راه برای فهم کاربرد این محصول، جدا کردن مفهوم مدار قدرت از مدار فرمان است. در مدار قدرت، جریان زیاد از سیم عبور می‌کند و مقطع باید بزرگ باشد. در مدار فرمان اما جریان بسیار کم است و آنچه اهمیت دارد، دقت، نظم و انعطاف مسیرکشی است. سیم برق افشان ۲ در ۰.۳۵ دقیقاً در همین دسته دوم می‌نشیند.

۱. سیم‌کشی فرمان در تابلوهای برق

کلیدهای سلکتور، شستی‌های استارت و استاپ، کنتاکتورها و رله‌های کمکی همه با سیگنال‌های کوچک کار می‌کنند. داخل تابلو، فضای بین ترمینال‌ها محدود است و سیم باید در مسیرهایی کوتاه و پرخم جا بگیرد. سیم افشان ۲ در ۰.۳۵ با قطر خارجی کم، همین کار را بدون اشغال فضای اضافه انجام می‌دهد. نظم بصری تابلو هم با سیم‌های نازک و رنگ‌بندی‌شده بسیار بهتر حفظ می‌شود.

۲. اتصال سنسورها و تجهیزات اندازه‌گیری

ترموستات، سنسور دما، فلومتر، فشارسنج دیجیتال و ماژول‌های ورودی آنالوگ معمولاً با جریان بسیار کم کار می‌کنند. در این موارد نه تنها مقطع بزرگ لازم نیست، بلکه استفاده از سیم ضخیم می‌تواند نصب را سخت‌تر کند. سیم ۰.۳۵ برای این تجهیزات گزینه‌ای منطقی و رایج است.

۳. دستگاه‌های الکترونیکی و تجهیزات کوچک

در تعمیر و ساخت دستگاه‌های کوچک، جایی که باید سیم از کنار قطعات ریز عبور کند، انعطاف بالا اهمیت زیادی دارد. سیم افشان ۰.۳۵ به راحتی در چنین فضاهایی جا می‌شود و در برابر جابه‌جایی‌های مکرر مقاوم است.

۴. سیستم‌های صوتی و انتقال سیگنال

در برخی کاربردهای صوتی و انتقال سیگنال سطح پایین، از سیم دو رشته نازک استفاده می‌شود. در این حالت باید به طول مسیر و احتمال نویزگیری توجه کرد، زیرا سطح مقطع کوچک در مسیرهای طولانی می‌تواند افت و نویز ایجاد کند.

۵. روشنایی کم‌مصرف و مدارهای نمایشی

در تابلوهای نمایشی، ویترین‌ها و مدارهای روشنایی با مصرف پایین که نیاز به مسیرکشی ظریف دارند، این سیم می‌تواند انتخاب مناسبی باشد، البته به شرط آنکه جریان مجموع مدار در محدوده مجاز باقی بماند.

مقایسه با مقاطع نزدیک

انتخاب بین ۰.۳۵ و مقاطع نزدیک به آن، تصمیمی است که باید بر اساس جریان مصرفی و شرایط نصب گرفته شود. جدول زیر تفاوت‌های کلی را نشان می‌دهد.

اعداد جریان در این جدول تقریبی و برای شرایط نصب متعارف هستند. در نصب داخل لوله، دمای محیط بالا یا مسیرهای طولانی، ظرفیت مجاز کاهش می‌یابد و باید با جداول مرجع و نظر مهندس ناظر کنترل شود.

خط قرمزهای استفاده از این سیم

• برای مدارهای روشنایی اصلی و پریزهای خانگی از مقاطع ۱.۵ و ۲.۵ استفاده کنید، نه ۰.۳۵.
• در محیط‌های مرطوب یا دارای بخار روغن، به نوع عایق و شرایط نصب توجه ویژه داشته باشید.
• در مسیرهایی که احتمال سایش مکانیکی وجود دارد، از لوله یا داکت محافظ استفاده کنید.
• در اتصال به ترمینال پیچی، از سرسیم مناسب استفاده کنید تا رشته‌های نازک از هم باز نشوند.

مزایا و محدودیت‌ها

سوالات متداول

جمع‌بندی

سیم برق افشان ۲ در ۰.۳۵ یک محصول تخصصی است که اگر در جای درست استفاده شود، کارایی بالایی دارد و اگر در جای اشتباه به کار برود، می‌تواند خطرآفرین باشد. این سیم برای مدارهای فرمان، اتصال سنسورها، تجهیزات الکترونیکی و مسیرهایی که به انعطاف بالا نیاز دارند ساخته شده است، نه برای انتقال توان بالا.

پیش از خرید، سه موضوع را روشن کنید. اول، جریان واقعی مدار و طول مسیر را مشخص کنید. دوم، مشخصات فنی محصول را با استانداردها تطبیق دهید. سوم، کیفیت هادی و عایق را جدی بگیرید، چون ظاهر بسته‌بندی همیشه گویای کیفیت داخل آن نیست.

با رعایت همین چند نکته ساده، انتخاب شما هم از نظر فنی درست خواهد بود و هم از نظر اقتصادی به‌صرفه، بدون آنکه هزینه اضافی برای مقطع بزرگ‌تر از نیاز پرداخت کنید.
