کابل خشک چیست؟ بررسی کامل مزایا و کاربردها
کابل خشک که گاهی به عنوان کابل‌های تک‌رشته‌ای یا سفت نیز شناخته می‌شوند سال‌هاست که در پروژه‌های ساختمانی، صنعتی و زیرساختی مورد استفاده قرار می‌گیرند اما دقیقاً کابل خشک چیست و چرا مهندسان و پیمانکاران به سراغ آن می‌روند؟

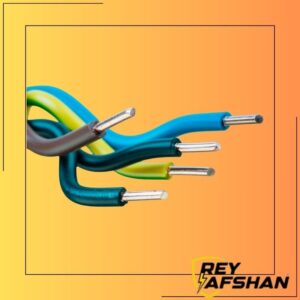

تعریف کابل خشک
کابل خشک در ساده‌ترین تعریف نوعی سیم یا کابل برق است که از یک هادی جامد (معمولاً مس یا آلومینیوم) تشکیل شده و با لایه‌ای از عایق پلاستیکی مانند PVC پوشانده می‌شود که برخلاف کابل‌های افشان که از رشته‌های نازک و انعطاف‌پذیر ساخته می‌شوند کابل خشک یک هسته سفت و یکپارچه دارد و این ساختار باعث می‌شود که کابل در برابر خم شدن‌های مکرر مقاوم نباشد اما در عوض، استحکام و دوام بیشتری در شرایط ثابت ارائه دهد.
این کابل‌ها معمولاً برای ولتاژهای پایین تا متوسط (مانند ۳۰۰/۵۰۰ ولت یا ۴۵۰/۷۵۰ ولت) طراحی شده‌اند و در مقاطع مختلف از ۱.۵ میلی‌متر مربع تا ۱۰۰۰ میلی‌متر مربع تولید می‌شوند، برای مثال در مقاطع کوچک‌تر مانند ۱.۵ یا ۲.۵ میلی‌متر قطر خارجی آن‌ها حدود ۳ تا ۴ میلی‌متر است در حالی که در مقاطع بزرگ‌تر مانند ۲۴۰ میلی‌متر این قطر به بیش از ۲۵ میلی‌متر می‌رسد، استانداردهای بین‌المللی مانند IEC 60502-1 و استانداردهای ملی ایران بر تولید این کابل‌ها نظارت دارند تا کیفیت و ایمنی آن‌ها تضمین شود.
تصور کنید در حال ساخت یک ساختمان مسکونی هستید کابل خشک دقیقاً همان چیزی است که برای سیم‌کشی داخلی دیوارها یا تابلوهای برق انتخاب می‌شود، جایی که نیاز به حرکت یا انعطاف‌پذیری نیست و این کابل‌ها اغلب با رنگ‌بندی استاندارد (مانند قرمز برای فاز A، آبی برای فاز B و سبز-زرد برای زمین) تولید می‌شوند تا نصب را آسان‌تر کنند و در واقع کابل خشک نه تنها یک رسانای الکتریکی است بلکه یک عنصر کلیدی در سیستم‌های توزیع برق به شمار می‌رود که عمر مفید آن می‌تواند تا ۳۰ سال یا بیشتر برسد، بسته به شرایط محیطی.
ساختار کابل خشک
برای درک عمیق‌تر بیایید نگاهی به ساختار داخلی کابل خشک بیندازیم، قلب تپنده آن هادی مرکزی است که از مس آنیل‌شده یا آلومینیوم ساخته می‌شود، مس به دلیل رسانایی بالاتر (حدود ۶۰ درصد بهتر از آلومینیوم) گزینه گران‌تری است اما آلومینیوم برای پروژه‌های بزرگ‌تر که هزینه اولویت دارد ترجیح داده می‌شود و این هادی با یک لایه عایق PVC احاطه شده که از نشت جریان، اتصال کوتاه و حتی آتش‌سوزی جلوگیری می‌کند.
در انواع پیشرفته‌تر مانند کابل مفتول NYY یک روکش خارجی اضافی وجود دارد که حفاظت مکانیکی بیشتری فراهم می‌کند و این روکش معمولاً از PVC سخت یا مواد پلی‌اتیلنی است و کابل را در برابر رطوبت، گرد و غبار و حتی ضربه‌های خفیف مقاوم می‌سازد، در مدل NYRY که برای کاربردهای هوایی مناسب‌تر است از زره فولادی یا آلومینیومی استفاده می‌شود تا کابل در برابر عوامل خارجی مانند باد یا باران دوام بیاورد.
تفاوت کلیدی کابل خشک با انواع دیگر در جامد بودن هسته آن است، برای نمونه در کابل افشان هادی از ۷ یا ۱۹ رشته نازک تشکیل شده که انعطاف‌پذیری بالایی می‌دهد اما مقاومت اهمی بیشتری دارد و در فواصل طولانی افت ولتاژ بیشتری ایجاد می‌کند، در مقابل کابل خشک با هسته تک‌رشته، افت ولتاژ کمتری دارد و برای انتقال جریان‌های بالا (تا هزاران آمپر) ایده‌آل است و این ساختار ساده تولید را ارزان‌تر می‌کند و وزن کلی کابل را کاهش می‌دهد و حمل و نقل را تسهیل می‌بخشد.
مزایای کابل خشک
حالا که با ساختار آشنا شدیم بیایید به مزایای آن بپردازیم، یکی از برجسته‌ترین ویژگی‌ها مقاومت بالای آن در برابر خوردگی و عوامل جوی است، تصور کنید کابلی که در دیوارهای مرطوب یک ساختمان قدیمی کار گذاشته شده، کابل خشک به لطف عایق PVC در برابر زنگ‌زدگی و پوسیدگی مقاوم است و حتی در محیط‌های صنعتی پر از مواد شیمیایی دوام می‌آورد، این ویژگی عمر مفید آن را به طور قابل توجهی افزایش می‌دهد.
از نظر اقتصادی کابل خشک برتری واضحی دارد و قیمت آن بر اساس متراژ، جنس هادی و سطح مقطع محاسبه می‌شود اما به طور کلی مقرون‌به‌صرفه‌تر از کابل‌های زره‌دار یا افشان است علاوه بر این نصب آن سریع‌تر است و نیازی به ابزارهای پیچیده نیست و می‌توان آن را مستقیماً در شیارهای دیواری یا کانال‌های PVC قرار داد.
ایمنی نیز یکی دیگر از نقاط قوت است، هسته جامد احتمال اتصال کوتاه را کاهش می‌دهد و مقاومت در برابر حرارت بالا (تا ۷۰ درجه سانتی‌گراد) آن را برای تابلوهای برق صنعتی مناسب می‌کند و در مقایسه با کابل‌های روغنی یا ژله‌ای کابل خشک حساسیت کمتری به رطوبت دارد و در مناطق مرطوب مانند شمال ایران بدون نیاز به محافظ اضافی کار می‌کند، البته این به معنای بی‌نقص بودن نیست و در برابر خمیدگی‌های شدید ضعیف است اما در کاربردهای ثابت این نقطه ضعف به ندرت مشکل‌ساز می‌شود.
پایداری محیطی هم قابل ذکر است و تولید کابل خشک با مواد قابل بازیافت مانند PVC ردپای کربنی کمتری دارد و در پروژه‌های سبز امتیاز مثبتی به شمار می‌رود، خلاصه اینکه مزایای آن از دوام و هزینه پایین تا ایمنی و سهولت نصب آن را به گزینه‌ای مطمئن برای مهندسانی تبدیل کرده که به دنبال تعادل بین کیفیت و بودجه هستند.

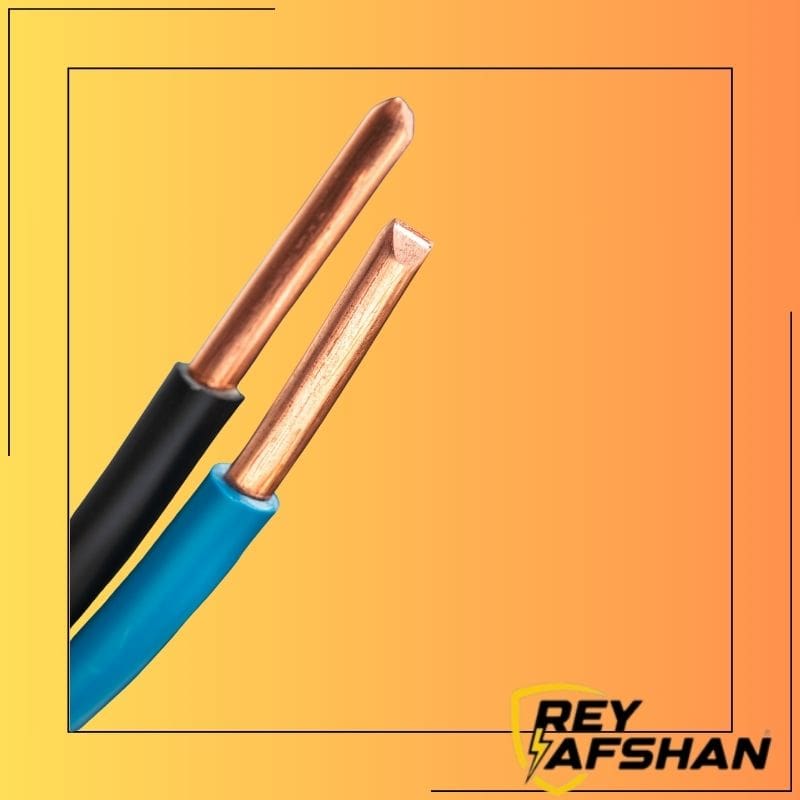

کاربردهای کابل خشک
کابل خشک مانند یک بازیگر همه‌کاره در طیف وسیعی از پروژه‌ها نقش‌آفرینی می‌کند و در بخش ساختمانی اصلی‌ترین کاربرد آن سیم‌کشی داخلی منازل، آپارتمان‌ها و ساختمان‌های تجاری است، برای مثال در یک پروژه مسکونی ۱۰۰ واحدی از کابل‌های ۴ یا ۶ میلی‌متری برای اتصال تابلوهای اصلی به اتاق‌ها استفاده می‌شود و این کابل‌ها روکار یا توکار نصب می‌شوند و به دلیل وزن سبک بار اضافی روی سازه وارد نمی‌کنند.
در صنایع استفاده کابل خشک برای توزیع برق در کارخانه‌ها، بیمارستان‌ها و مراکز آموزشی ضروری است، تصور کنید در یک بیمارستان جایی که قطعی برق می‌تواند فاجعه‌بار باشد این کابل‌ها با مقاومت بالا در برابر تداخل الکترومغناطیسی جریان پایداری فراهم می‌کنند و در سیستم‌های ترافیکی شهری مانند چراغ‌های راهنمایی یا تونل‌ها از مدل‌های NYY برای سیم‌کشی زیرزمینی (با حفاظت کانالی) استفاده می‌شود.
کاربردهای هوایی نیز قابل توجه است و کابل NYRY با زره فولادی در خطوط انتقال برق هوایی یا شبکه‌های روستایی به کار می‌رود، جایی که باد و باران چالش‌های اصلی هستند و در تابلوهای تبلیغاتی LED یا سیستم‌های صوتی بزرگ کابل خشک به دلیل انتقال سریع سیگنال ترجیح داده می‌شود، حتی در پروژه‌های زیرساختی مانند مترو یا پل‌ها این کابل‌ها برای اتصالات ثابت انتخاب می‌شوند.
البته محدودیت‌هایی هم وجود دارد، برای زیرزمین مستقیم بدون حفاظت مناسب نیست و در محیط‌های با لرزش بالا (مانند ماشین‌آلات متحرک) کابل افشان بهتر عمل می‌کند ولی با این حال در بیش از ۷۰ درصد پروژه‌های ساختمانی ایران بر اساس گزارش‌ها کابل خشک سهم اصلی را دارد.
نکات پایانی
در نهایت کابل خشک نه تنها یک محصول فنی بلکه یک راه حل عملی برای چالش‌های انتقال برق است و با مزایایی مانند دوام، ایمنی و هزینه پایین و کاربردهای متنوع از ساختمان‌سازی تا صنعت جایگاهی محکم در بازار دارد و اگر در حال برنامه‌ریزی برای یک پروژه هستید حتماً مشخصات فنی را با استانداردهای IEC تطبیق دهید و از تولیدکنندگان معتبر مانند شرکت ری افشان کابل مورد نیاز را تهیه نمایید.
این بررسی نشان داد که کابل خشک با وجود سادگی عمق فنی و کاربردی زیادی دارد و در دنیایی که کارایی و پایداری حرف اول را می‌زند چنین گزینه‌هایی می‌توانند تفاوت بزرگی ایجاد کنند. امیدواریم این مطلب دید روشنی برای تصمیم‌گیری‌هایتان فراهم کرده باشد.
