کابل rg59 چیست و چه کاربردی دارد؟
در دنیای ارتباطات و فناوری اطلاعات کابلهای کواکسیال نقش مهمی در انتقال سیگنالها ایفا میکنند، کابل RG59 یکی از انواع رایج این کابلهاست که برای مصارف مختلف طراحی شده است.
کابل آرجی59 چیست؟ + تاریخچه
کابل RG59 بخشی از خانواده کابلهای کواکسیال است، عبارت RG مخفف Radio Guide است و عدد 59 به مشخصات فنی خاصی مانند قطر و امپدانس اشاره میکند، این کابل برای انتقال سیگنالهای الکترومغناطیس با حداقل تداخل طراحی شده و ابتدا در کاربردهای نظامی مورد استفاده قرار گرفت.
با گذشت زمان RG59 وارد بازار مصرفی شد و در دهههای 1950 و 1960 با گسترش تلویزیون این کابل برای اتصالات آنتن و پخش سیگنالهای تلویزیونی محبوب شد، استانداردهای آن توسط سازمانهایی مانند IEEE بهروزرسانی شده تا با فناوریهای نوین سازگار باشد، امروزه علیرغم پیشرفتهای دیجیتال RG59 همچنان در سیستمهای آنالوگ کاربرد دارد.

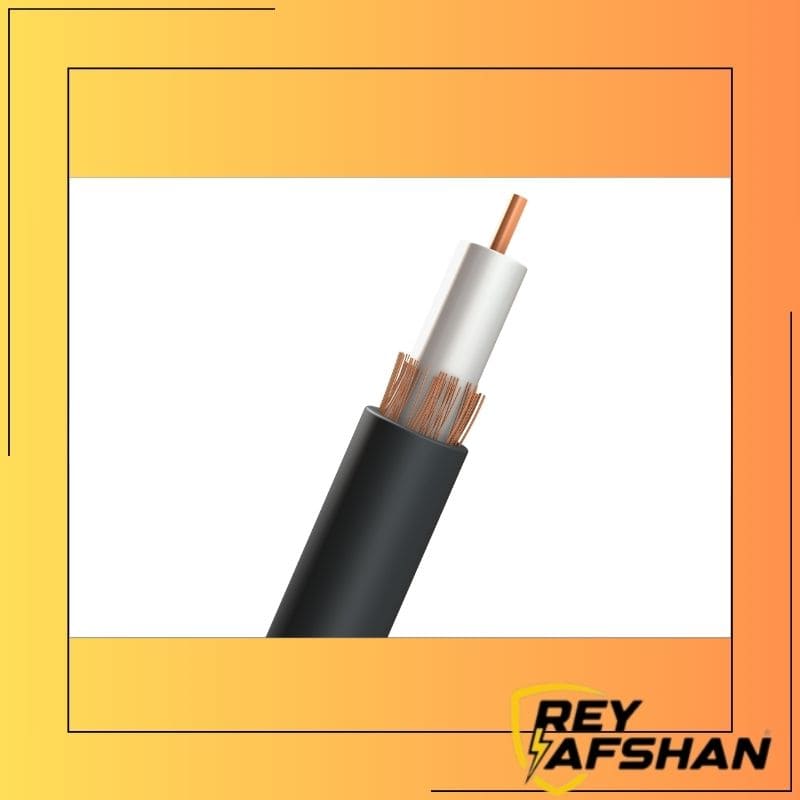

ساختار داخلی کابل RG59
ساختار لایه به لایه کابل RG59 عامل اصلی کارایی آن است و این کابل از چهار بخش اصلی تشکیل میشود:
هسته مرکزی: معمولاً از سیم مسی جامد یا چند رشتهای با قطر حدود 0.64 میلیمتر ساخته شده که سیگنال اصلی را منتقل میکند.
عایق دیالکتریک: لایهای از پلیاتیلن فوم که هسته را احاطه کرده و امپدانس 75 اهمی را حفظ میکند و این عایق از نشت سیگنال جلوگیری مینماید.
شیلد محافظ: اغلب از فویل آلومینیومی یا بافت مسی تشکیل شده و نویزهای خارجی را کاهش میدهد.
روکش خارجی: از PVC یا مواد مقاوم ساخته شده تا کابل را در برابر رطوبت، ضربه و شرایط محیطی محافظت کند.
این ساختار اجازه میدهد سیگنالها تا فرکانس 1 گیگاهرتز منتقل شوند، هرچند برای فرکانسهای بالاتر گزینههای دیگری پیشنهاد میشود.
کاربردهای اصلی کابل RG59
کابل RG59 در زمینههای متنوعی به کار میرود اما تمرکز اصلی آن بر انتقال سیگنالهای ویدئویی است.
سیستمهای نظارت تصویری (CCTV)
یکی از رایجترین کاربردها اتصال دوربینهای مداربسته آنالوگ به دستگاههای ضبط است، با امپدانس 75 اهمی RG59 تصاویر را تا مسافت 200-300 متر بدون افت قابل توجه منتقل میکند و در ساختمانهای تجاری یا مسکونی این کابل برای نظارت مداوم ایدهآل است، برای مسافتهای طولانیتر استفاده از تقویتکننده ضروری است.
سیستمهای تلویزیونی و ماهوارهای
در گذشته RG59 برای اتصال آنتنهای سقفی به تلویزیونها استاندارد بود و امروزه در مناطق با سیگنال ضعیف همچنان برای بهبود کیفیت پخش استفاده میشود، همچنین در تجهیزات صوتی-تصویری خانگی مانند ویدئو پروژکتورها کاربرد دارد.
کاربردهای صنعتی و مخابراتی
در آزمایشگاههای الکترونیک یا ایستگاههای رادیویی RG59 برای انتقال سیگنالهای RF کمقدرت مناسب است، در صنایع مخابراتی گاهی برای اتصالات موقت یا تستها به کار میرود.
مزایا کابل RG59
انعطافپذیری: قطر کمتر آن نصب در فضاهای تنگ را آسان میکند.
هزینه پایین: گزینهای اقتصادی برای پروژههای بودجه محدود.
سازگاری: با کانکتورهای استاندارد مانند BNC یا F-type کار میکند.
معایب کابل RG59
افت سیگنال: در مسافتهای طولانی کیفیت کاهش مییابد، بر خلاف RG6 که هسته ضخیمتری دارد.
محدودیت فرکانسی: برای سیگنالهای HD یا 4K مناسب نیست.
حساسیت به نویز: در محیطهای پرتداخل ممکن است نیاز به شیلد دوگانه باشد.
در مقایسه با RG11 (برای مسافتهای طولانی) یا فیبر نوری (بدون افت سیگنال) RG59 برای کاربردهای کوتاهمدت و اقتصادی ترجیح داده میشود.
نکاتی برای نصب و نگهداری
نصب صحیح کابل RG59 کلید عملکرد بهینه است، ابتدا طول کابل را محاسبه کنید و از ابزارهایی مانند استریپر و کریمپر استفاده نمایید، کانکتورها باید محکم فشرده شوند تا از نشت جلوگیری شود و در محیطهای خارجی روکش ضدUV انتخاب کنید و از خمیدگیهای تیز اجتناب ورزید.
برای نگهداری کابل را از منابع حرارتی دور نگه دارید و تست سیگنال انجام دهید، در پروژههای واقعی مانند نصب CCTV در پارکینگ، نقشهبرداری اولیه و تست نهایی ضروری است.
