معرفی انواع کابل های افشان + ویژگی‌ها و کاربردها
در این مقاله قصد داریم به معرفی انواع کابل های افشان، ساختار، ویژگی‌ها و کاربردهای هر یک بپردازیم و از آنجاییکه کابل‌های افشان نقش مهمی در انتقال انرژی الکتریکی ایفا می‌کنند.

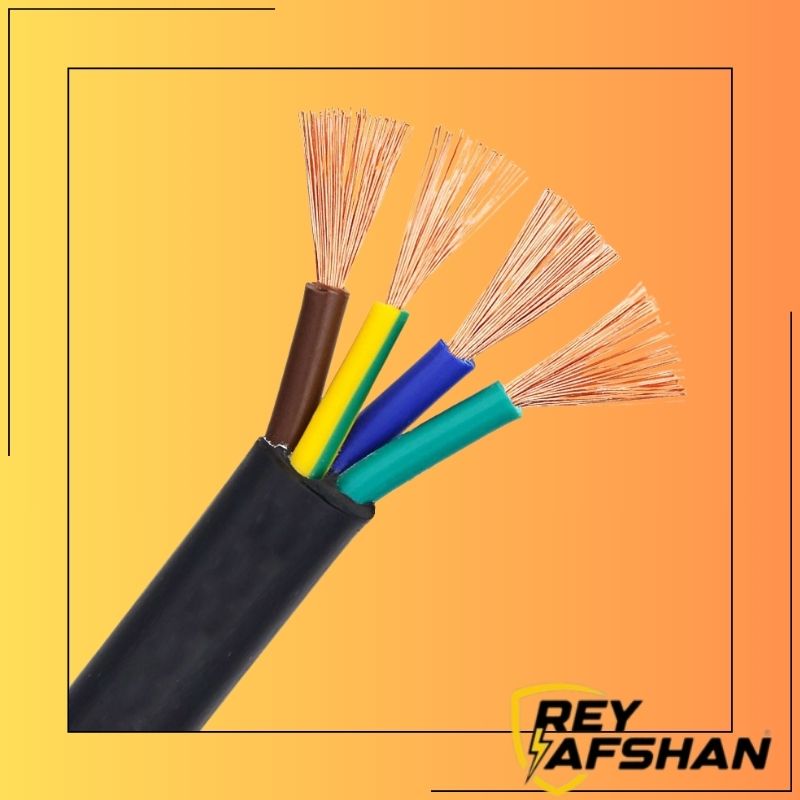

کابل افشان چیست و چه کاربردهایی دارد؟
کابل افشان نوعی کابل برق است که به دلیل انعطاف‌پذیری بالایی که دارد به طور گسترده‌ای در صنایع مختلف مورد استفاده قرار می‌گیرد و این کابل از تعداد زیادی رشته سیم مسی نازک تشکیل شده که به هم تابیده شده‌اند و روکشی عایق آن‌ها را در بر می‌گیرد که این ساختار باعث می‌شود که کابل افشان نرم و قابل خم شدن باشد و در برابر شکستگی مقاوم‌تر از کابل‌های مفتولی باشد در ضمن رشته‌های مسی موجود در کابل افشان هدایت الکتریکی بسیار خوبی را فراهم می‌کنند.
کاربردهای اصلی کابل افشان عبارتند از:
- صنعت ساختمان: سیم‌کشی داخلی ساختمان‌ها، اتصال لوازم برقی، سیستم‌های روشنایی و تجهیزات تهویه مطبوع
- صنعت خودرو: سیم‌کشی داخلی خودروها، اتصال قطعات الکترونیکی و سیستم‌های برقی
- صنعت الکترونیک: ساخت بردهای مدار چاپی، اتصال قطعات الکترونیکی و تجهیزات آزمایشگاهی
- تولید لوازم خانگی: اتصال داخلی یخچال، ماشین لباسشویی، اجاق گاز و سایر لوازم خانگی
- صنعت برق: اتصال تجهیزات برقی در تابلوهای برق، سیستم‌های کنترل و توزیع برق
- صنعت نفت و گاز: تجهیزات کنترل و ابزار دقیق در محیط‌های صنعتی
- صنعت دریایی: تجهیزات برقی شناورها و سکوهای نفتی
- سایر موارد: کابل مورد استفاده در پمپ شناور چاه عمیق، ساخت تجهیزات برقی، کوره‌های صنعتی و دستگاه‌های تهویه هوا
معرفی انواع کابل های افشان
همانطور که گفتیم کابل‌های افشان به دلیل انعطاف‌پذیری بالا و کاربردهای گسترده یکی از پرکاربردترین انواع کابل‌ها در صنایع مختلف هستند که در ادامه به معرفی انواع کابل های افشان می پردازیم.
کابل افشان نرم
نوعی کابل الکتریکی که از چندین رشته سیم نازک مسی تشکیل شده است و این نوع کابل به دلیل انعطاف‌پذیری بالایی که دارد در مکان‌هایی که نیاز به خم شدن مکرر کابل است مانند سیم‌کشی داخلی ساختمان‌ها مورد استفاده قرار می‌گیرد.
این انعطاف‌پذیری بالا به دلیل استفاده از مس به عنوان هادی است چرا که مس فلزی نرم‌تر و چکش‌خوارتر از آلومینیوم بوده و به راحتی خم می‌شود و همین ویژگی باعث شده است که کابل‌های افشان نرم در صنایع مختلف از جمله الکترونیک، خودرو، ساخت و ساز و تجهیزات خانگی کاربرد گسترده‌ای داشته باشند.
کابل افشان آلومینیومی
کابل افشان آلومینیومی نوعی کابل است که به جای هادی مسی از هادی آلومینیومی استفاده می‌کند که به دلیل افزایش قیمت مس در سال‌های اخیر استفاده از آلومینیوم به عنوان جایگزینی مقرون به صرفه در تولید کابل بسیار رایج شده است و اگرچه آلومینیوم مقاومت الکتریکی بالاتری نسبت به مس دارد اما قیمت بسیار پایین‌تری دارد و در بسیاری از کاربردهای انتقال برق، مانند شبکه‌های توزیع و انتقال به خوبی عمل می‌کند با این حال به دلیل ویژگی‌های خاص آلومینیوم از این کابل‌ها معمولاً برای سیم‌کشی داخلی ساختمان‌ها استفاده نمی‌شود و بیشتر در کاربردهای صنعتی و تاسیسات بزرگ مورد استفاده قرار می‌گیرند.
کابل افشان قدرت
کابل افشان قدرت نوعی کابل بسیار مقاوم و انعطاف‌پذیر است که برای انتقال جریان برق با ولتاژ بالا در صنایع مختلف مورد استفاده قرار می‌گیرد و این کابل‌ها معمولاً از رشته‌های مسی آنیل شده تشکیل شده‌اند که به هم تابیده شده‌اند و با عایقی از جنس PVC/A پوشیده شده‌اند.
به دلیل توانایی انتقال جریان‌های قوی و ولتاژهای بالا کابل‌های افشان قدرت در صنایع سنگین، نیروگاه‌ها، تاسیسات صنعتی و ساختمان‌های بزرگ به کار می‌روند همچنین عایق PVC/A مقاومت بالایی در برابر حرارت، رطوبت و مواد شیمیایی دارد و از کابل در برابر آسیب‌های محیطی محافظت می‌کند.
در برخی کاربردها که نیاز به کابل‌های انعطاف‌پذیرتر با جریان کمتر وجود دارد استفاده از سیم برق افشان گزینه‌ای مناسب‌تر و اقتصادی‌تر محسوب می‌شود.
کابل افشان جوشکاری
کابل افشان جوشکاری نوعی کابل خاص است که برای انجام عملیات جوشکاری طراحی شده است و این کابل‌ها معمولاً از چندین رشته سیم مسی تشکیل شده‌اند که به هم تابیده شده و با روکشی از جنس پلاستیک مقاوم در برابر حرارت و ساییدگی پوشیده شده‌اند همچنین به دلیل شرایط سخت کاری در محیط جوشکاری این کابل‌ها باید مقاومت بسیار بالایی در برابر حرارت، جرقه، مواد مذاب و سایش داشته باشند از این رو عایق این کابل‌ها معمولاً از مواد نسوز و مقاوم در برابر مواد شیمیایی ساخته می‌شود.
کابل‌های جوشکاری افشان به دلیل انعطاف‌پذیری بالا و مقاومت مکانیکی خوب در صنایع مختلفی مانند کشتی‌سازی، خودروسازی و ساخت و ساز مورد استفاده قرار می‌گیرند و نقش مهمی در اتصال قطعات فلزی ایفا می‌کنند.
کابل افشان تخت
نوعی کابل است که در آن رشته‌های سیم به صورت موازی در کنار هم قرار گرفته‌اند و به شکل تخت تولید می‌شوند که این طراحی خاص مزایای متعددی را برای کابل افشان تخت فراهم کرده است از جمله این مزایا می‌توان به انعطاف‌پذیری بالا، اشغال فضای کمتر، شعاع خمشی کم و مقاومت در برابر نویز اشاره کرد به همین دلیل کابل‌های افشان تخت در مواردی که نیاز به کابل‌های انعطاف‌پذیر و با فضای اشغال کم است مانند آسانسورها، جرثقیل‌ها، نقاله‌ها و نصب در سینی‌های کابل به طور گسترده‌ای مورد استفاده قرار می‌گیرند همچنین مقاومت بالای این کابل‌ها در برابر کشش و سایش آن‌ها را به گزینه مناسبی برای کاربردهای صنعتی تبدیل کرده است.
ساختار تخت این کابل‌ها باعث می‌شود که تمام رشته‌های سیم به طور یکنواخت نیروی کششی را تحمل کنند و در نتیجه استحکام کلی کابل افزایش یابد.
کابل افشان شیلددار
کابل افشان شیلددار نوعی کابل است که علاوه بر هادی‌های مسی و عایق دارای یک لایه محافظ فلزی (معمولاً مس یا آلومینیوم) است و این لایه محافظ که به آن شیلد می‌گویند از سیم‌های بافته شده یا فویل تشکیل شده و دور تا دور هادی‌ها را می‌پوشاند.
وجود شیلد در این نوع کابل باعث ایجاد یک سد محافظتی در برابر تداخلات الکترومغناطیسی و نویزهای خارجی می‌شود و این کابل‌ها در مواردی که کیفیت سیگنال و جلوگیری از تداخل اهمیت بالایی دارد مانند تجهیزات مخابراتی، شبکه‌های کامپیوتری، خطوط تلفن و دستگاه‌های الکترونیکی حساس به کار می‌روند.
کابل افشان انعطاف پذیر سبک
نوعی کابل انعطاف پذیر که از رشته‌های نازک مسی تشکیل شده و به دلیل ساختار ظریف و انعطاف‌پذیر برای کاربردهای خانگی و تجهیزات برقی کوچک مناسب است همچنین این کابل‌ها به دلیل قطر کم رشته‌های مسی استحکام و تحمل حرارتی پایینی دارند و برای استفاده در محیط‌های صنعتی و یا در معرض حرارت بالا مناسب نیستند.
کاربرد اصلی کابل‌های افشان سبک در اتصال لوازم خانگی، تجهیزات روشنایی، دستگاه‌های صوتی و تصویری و سایر تجهیزات برقی با توان مصرفی کم است.
در آخر کابل‌های افشان به عنوان یکی از پرکاربردترین انواع کابل‌ها در صنایع مختلف تنوع بسیار بالایی دارند و هر کدام برای کاربرد خاصی طراحی شده‌اند که هر یک با ویژگی‌های منحصر به فرد خود پاسخگوی نیازهای متنوع صنایع و مصرف کنندگان هستند.
